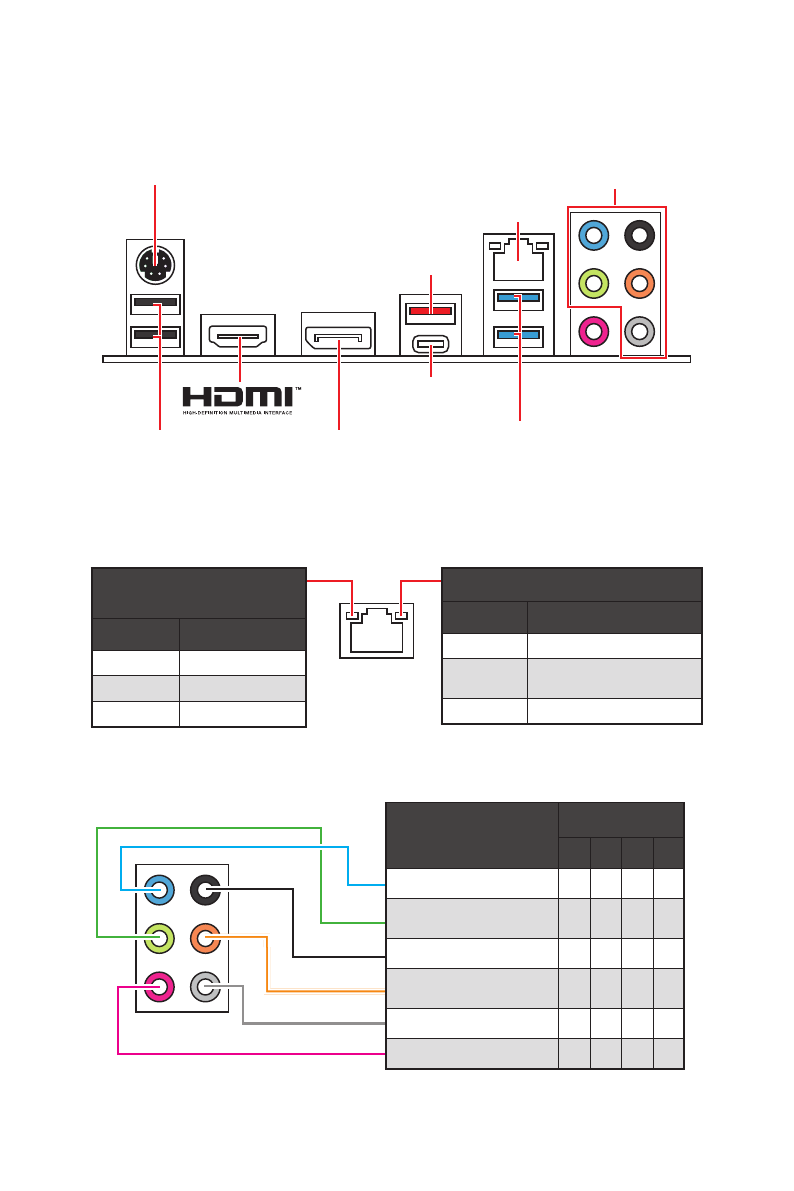

Задняя панель портов ввода/ вывода
Задняя панель портов ввода/ вывода
Комбинированный порт PS/2
LAN 2.5Гб/с
USB 2.0 Type-A
DisplayPort
Порты Аудио
USB 3.2 Gen 2
10Гб/с Type A
USB 3.2 Gen 1
5Гб/с Type A
USB 3.2 Gen 2
10Гб/с Type C
Подключение/ Работа
индикатора
Состояние
Описание
Выкл.
Не подключен
Желтый
Подключен
Мигает
Передача данных
Скорость передачи данных
Состояние
Описание
Выкл.
10 Мбит/с подключение
Зеленый
100 Мбит/с / 1 Гбит/с
подключение
Оранжевый
2.5 Гбит/с подключение
Таблица состояний индикатора порта LAN
Конфигурация портов Аудио
Audio Ports
Channel
2
4
6
8
Линейный вход
Линейный выход/ Выход
фронтальных колонок
●
●
●
●
Тыловые колонки
●
●
●
Выход центральной
колонки/ сабвуфера
●
●
Выход боковых колонок
●
Микрофонный вход
(●: connected,
Blank
: empty)
