10

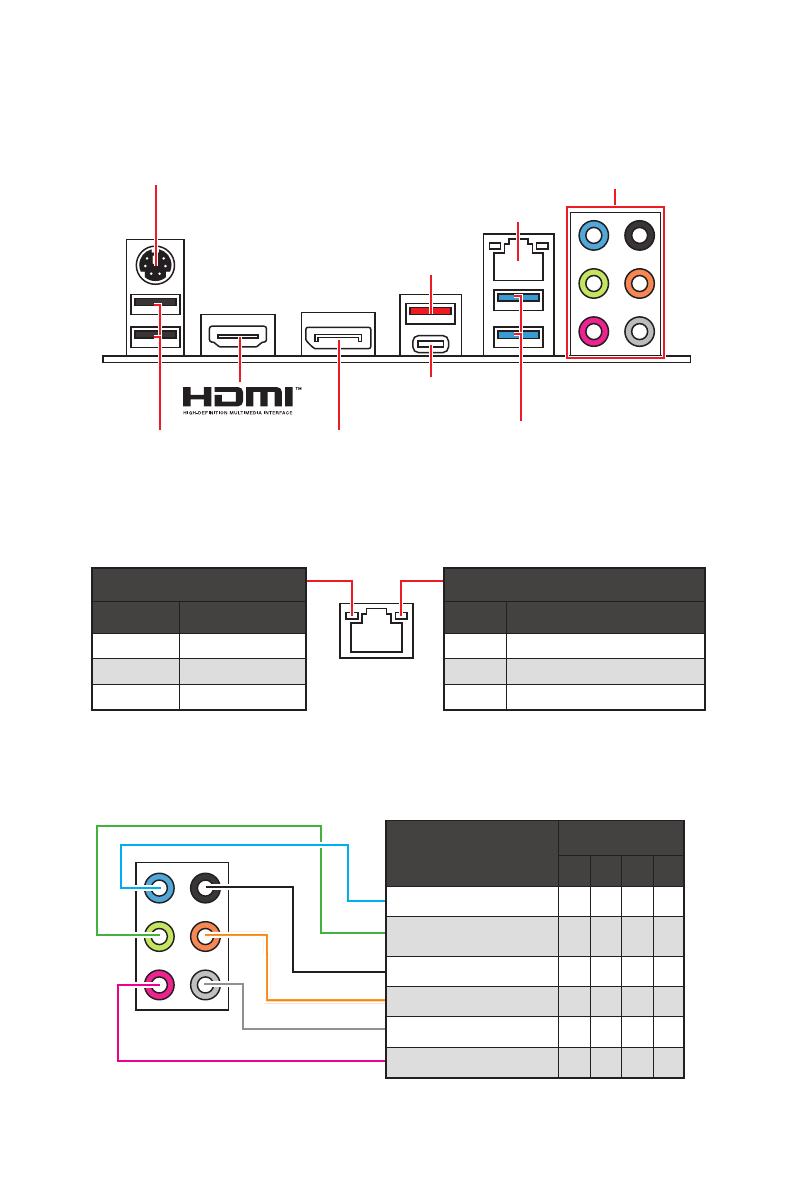

Rückseite E/A
Rückseite E/A
Verbindung/ Aktivität LED
Zustand
Bezeichnung
Aus
Keine Verbindung
Gelb
Verbindung
Blinkt
Datenaktivität
Geschwindigkeit LED
Zustand
Aus
10 Mbit/s-Verbindung
Grün
100 Mbit/s / 1 Gbit/s -Verbindung
Orange
2,5 Gbit/s-Verbindung
LAN Port LED Zustandstabelle
Konfiguration der Audioanschlüsse
PS/2 Combo Anschluss
2,5 Gbit/s LAN
USB 2.0 Typ-A
DisplayPort
Audioanschlüsse
USB 3.2 Gen 2
10Gbps Type A
USB 3.2 Gen 1
5Gbit/s Typ-A
USB 3.2 Gen 2
10Gbit/s Typ-C
Audioanschlüsse
Kanal
2
4
6
8
Line-In
Line-Out/ Vorderer
Lautsprecher
●
●
●
●
Hinterer Lautsprecher
●
●
●
Mitte-/ Subwoofer-Ausgang
●
●
Seitliche Lautsprecher
●
Mic-In
(●: Verbindet,
Blank
: Leer)
