22

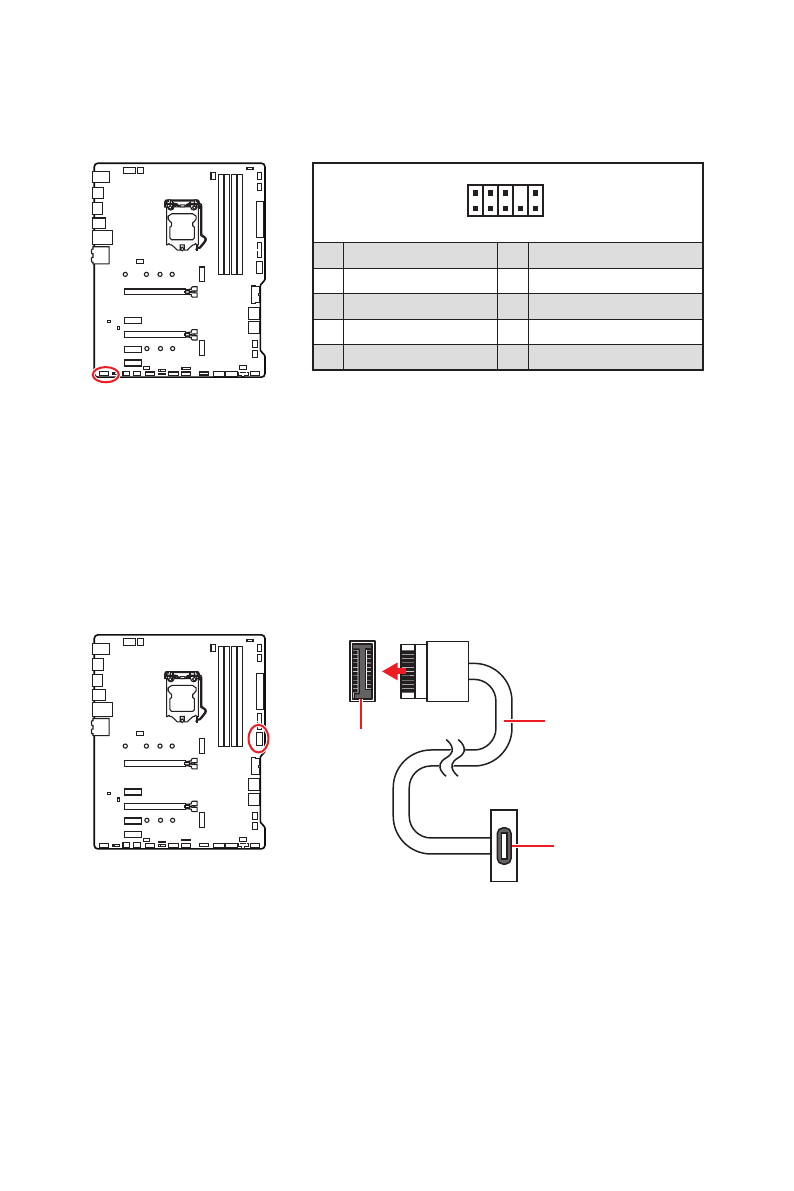

Vue d’ensemble des composants
JAUD1 : Connecteur audio avant
Ce connecteur se lie aux jacks audio du panneau avant.
1
2
10
9
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
JUSB5 : Connecteur USB 3.2 Gen 1 Type-C
Ce connecteur vous permet de relier un port USB 3.2 Gen 1 Type-C sur le panneau
avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente
robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon
sens.
JUSB5
Câble USB Type-C
Port USB Type-C
sur le panneau
avant
