28

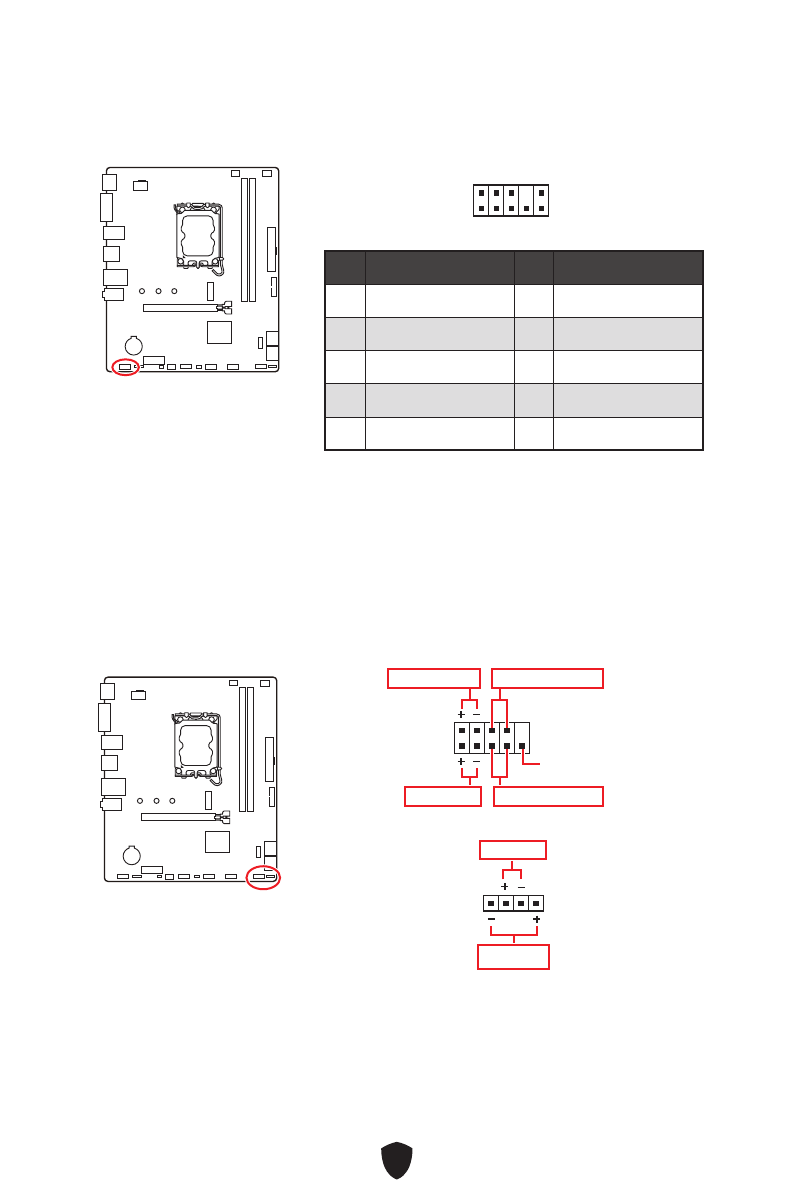

JAUD1: Audioanschluss des Frontpanels
Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels.
1
2
10
9
Pin
Signalname
Pin
Signalname
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
JFP1, JFP2: Frontpanel-Anschlüsse
Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem
PC-Gehäuse/Gehäuse. Die Power /Reset-Stiftleisten dienen zum Anschluss der
Power-/Reset-Taste. Der Power-LED-Anschluss wird mit der LED-Leuchte am PC-
Gehäuse verbunden, und der HDD-LED-Anschluss zeigt die Aktivität der Festplatte an.
Der JFP2-Anschluss ist für den Signaltongeber und Lautsprecher vorgesehen. Um die
Kabel vom PC-Gehäuse an die richtigen Pins anzuschließen, sehen Sie sich bitte die
folgenden Bilder an.
1
2
10
9
Power LED
Reserved
Power Switch
JFP1
Reset Switch
HDD LED
1
JFP2
Buzzer
Speaker
⚠
Wichtig
Bitte beachten Sie, dass Power-LED und HDD-LED eine positive und negative
Verbindung haben, Sie müssen das Kabel mit dem entsprechenden positiven und
negativen Anschluss auf dem Motherboard verbinden. Andernfalls werden die LEDs
nicht richtig funktionieren.
Содержание
- 136 Встроенные индикаторы; Установка ОС, драйверов и MSI Center
- 137 Краткое руководство по установке; Подготовка инструментов и компонентов
- 138 Безопасное использование продукции
- 142 Подключение разъема на передней панели
- 149 Технические характеристики
- 152 Эксклюзивные функции
- 153 Комплект поставки
- 154 Разъемы задней панели
- 155 Таблица состояний индикатора порта LAN; Подключение аудиоразъемов; Подключение наушников и микрофона
- 158 Процессорный сокет
- 159 Слоты DIMM; Рекомендации по установке модулей памяти
- 162 JAUD1: Разъем аудио передней панели
- 163 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 165 JCOM1: Разъем последовательного порта
- 166 JTPM1: Разъем модуля ТРМ
- 169 JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 171 Установка Windows 10/ Windows 11
- 174 Инструкции по использованию MSI Center
- 175 Преимущества UEFI; Как проверить режим BIOS?
- 176 Вход в настройки BIOS; Инструкции по настройке BIOS
- 177 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 178 Обновление BIOS при помощи MSI Center
