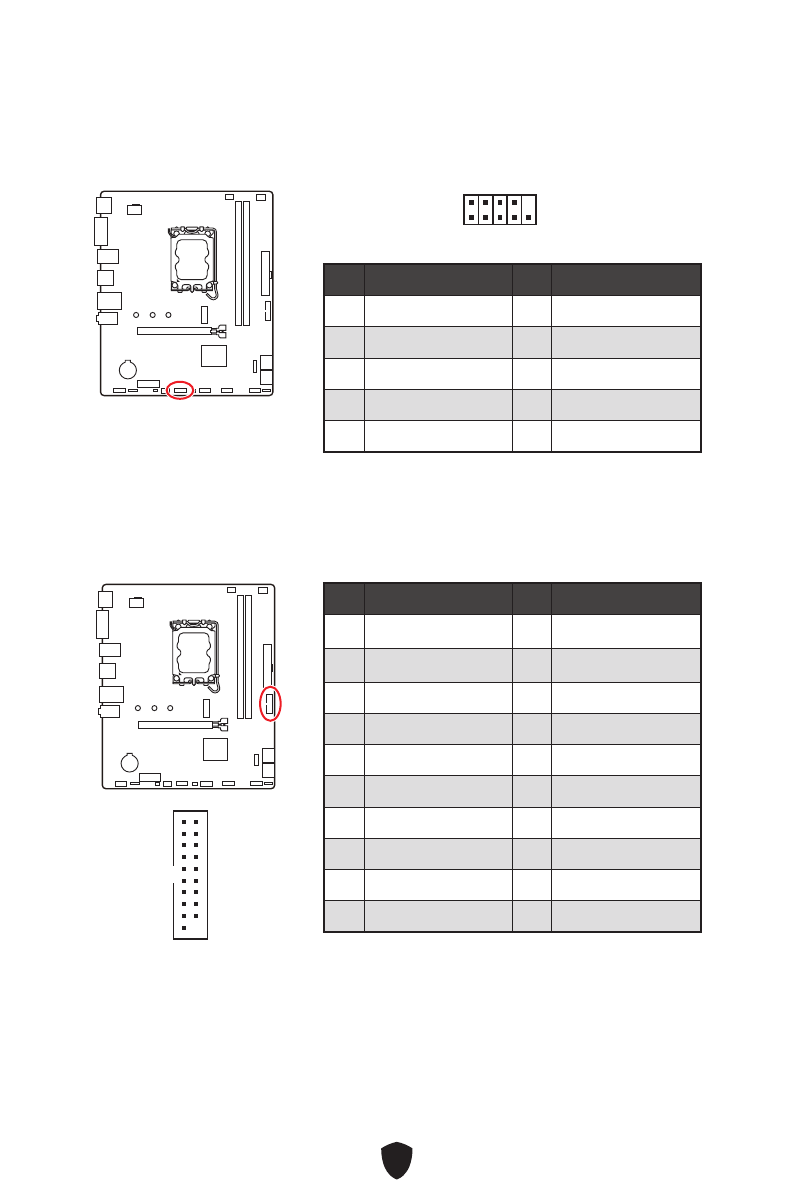

JUSB2: USB 3.2 Gen 1 接頭
這些接頭用於連接前面板的 USB 3.2 Gen 1 5Gbps 連接埠。
⚠
重要
請注意，電源和接地接腳必須正確連接，以免造成組件受損。
接腳
訊號名稱
接腳
訊號名稱
1
Power
2
USB3_RX_DN
3
USB3_RX_DP
4
Ground
5
USB3_TX_C_DN
6
USB3_TX_C_DP
7
Ground
8
USB2.0-
9
USB2.0+
10
Ground
11
USB2.0+
12
USB2.0-
13
Ground
14
USB3_TX_C_DP
15
USB3_TX_C_DN
16
Ground
17
USB3_RX_DP
18
USB3_RX_DN
19
Power
20
No Pin
1
10
11
20
JCOM1: 序列埠接頭
此接頭用來連接選擇性配置的序列埠支架。
1
2
10
9
接腳
訊號名稱
接腳
訊號名稱
1
DCD
2
SIN
3
SOUT
4
DTR
5
Ground
6
DSR
7
RTS
8
CTS
9
RI
10
No Pin
Содержание
- 136 Встроенные индикаторы; Установка ОС, драйверов и MSI Center
- 137 Краткое руководство по установке; Подготовка инструментов и компонентов
- 138 Безопасное использование продукции
- 142 Подключение разъема на передней панели
- 149 Технические характеристики
- 152 Эксклюзивные функции
- 153 Комплект поставки
- 154 Разъемы задней панели
- 155 Таблица состояний индикатора порта LAN; Подключение аудиоразъемов; Подключение наушников и микрофона
- 158 Процессорный сокет
- 159 Слоты DIMM; Рекомендации по установке модулей памяти
- 162 JAUD1: Разъем аудио передней панели
- 163 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 165 JCOM1: Разъем последовательного порта
- 166 JTPM1: Разъем модуля ТРМ
- 169 JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 171 Установка Windows 10/ Windows 11
- 174 Инструкции по использованию MSI Center
- 175 Преимущества UEFI; Как проверить режим BIOS?
- 176 Вход в настройки BIOS; Инструкции по настройке BIOS
- 177 Сброс BIOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH
- 178 Обновление BIOS при помощи MSI Center
