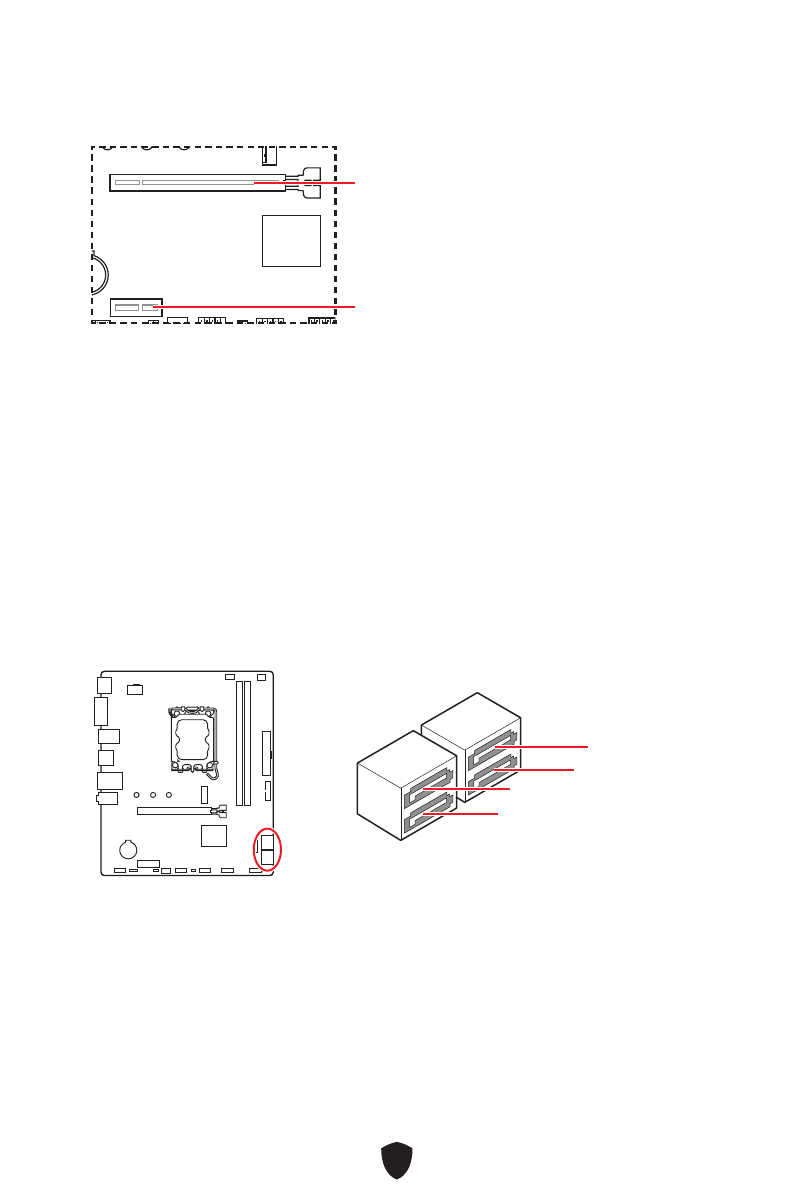

PCI_E1~3 : Slots d’extension PCIe

PCI_E1

 : PCIe 4.0 x16 (depuis CPU)

PCI_E2

 : PCIe 3.0 x1 (depuis chipset B760)

⚠

Important

∙

Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme

la

barre de support MSI

 pour supporter son poids et pour éviter la déformation du

slot.

∙

Veillez à toujours mettre l’ordinateur hors tension et à débrancher le cordon

d’alimentation avant d’installer les cartes d’extension. Référez-vous à la

documentation des cartes pour vérifier si un composant ou un logiciel doit être

modifié.

SATA_5~8 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être

relié à un appareil SATA.

⚠

Important

∙

Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de

données pendant la transmission.

∙

Les câbles SATA ont des fiches identiques de chaque côté. Cependant, il est

recommandé de connecter le connecteur plat à la carte mère pour économiser de

l’espace.

∙

Le connecteur SATA_5 est indisponible lorsqu’un SSD M.2 SATA est installé dans le

slot M2_1.

SATA_8

SATA_7

SATA_6

SATA_5
