26

BAT1

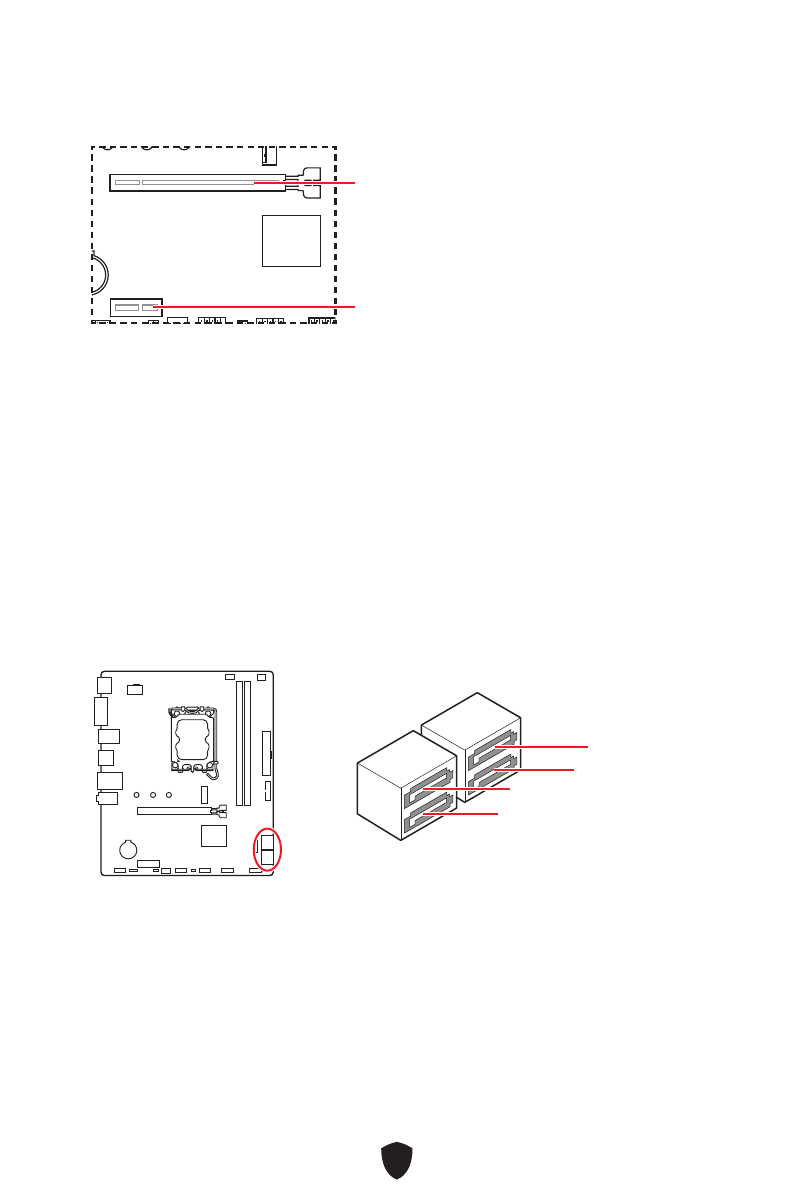

PCI_E1~3: PCIe拡張スロット

PCI_E1

: PCIe 4.0 x16 (CPU帯域接続)

PCI_E2

: PCIe 3.0 x1 (B760チップセット帯域接続)

⚠

注意

∙

大型且つ重いグラフィックスカードをインストールすると、スロットの変形を防止するため

に、

MSI  Graphics Card Bolster

のようなツールを使用することが必要です。

∙

拡張カードの着脱は、必ず電源をオフにし、コンセントから電源ケーブルを抜いてから行っ

てください。ハードウェアまたはソフトウェアにどのような変更が必要であるかは、拡張カ

ードのドキュメントでご確認ください。

SATA_5~8: SATA 6Gb/sコネクター

これらのコネクターはSATA 6Gb/sインターフェースポートです。一つのコネクターにつき、一

つのSATAデバイスを接続できます。

⚠

注意

∙

SATAケーブルは90度以下の角度に折り曲げないでください。データ損失を起こす恐れが

あります。

∙

SATAケーブルは両端に同一のプラグを備えています。然し、スペースの確保のためにマザ

ーボードにはストレートタイプのコネクタを接続されることをお薦めします。

∙

M.2 SATA SSDをM2_1スロットに取り付ける場合に、SATA_5は無効になります。

SATA_8

SATA_7

SATA_6

SATA_5
