28

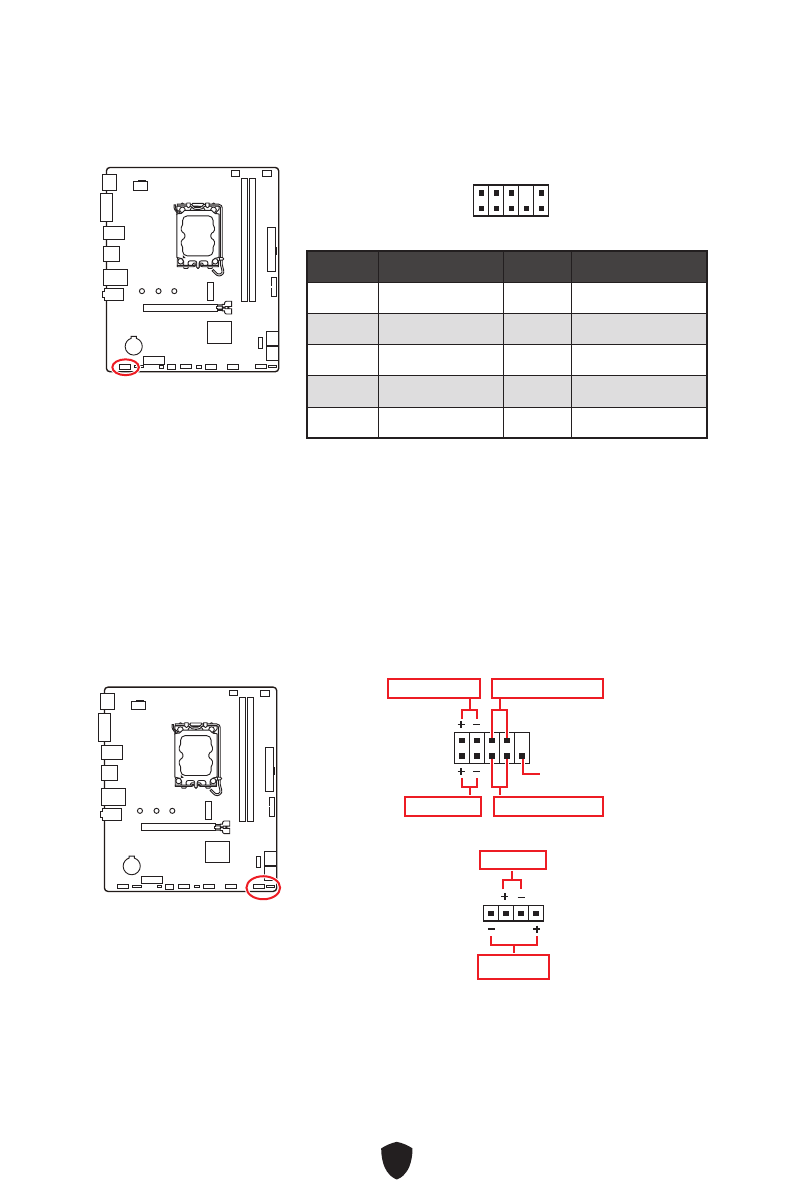

JAUD1: Разъем аудио передней панели
Данный разъем предназначен для подключения аудиоразъемов передней панели.
1
2
10
9
Контакт
Название сигнала
Контакт
Название сигнала
1
MIC L
2
Ground
3
MIC R
4
NC
5
Head Phone R
6
MIC Detection
7
SENSE_SEND
8
No Pin
9
Head Phone L
10
Head Phone Detection
JFP1, JFP2: Разъемы передней панели
Разъем JFP1 управляет включением питания, перезагрузкой и индикаторами
на корпусе ПК. Коннекторы Power Switch/ Reset Switch используются для
подключения кнопки питания / кнопки перезагрузки. Коннектор Power LED
используется для подключения индикатора на корпусе ПК. Коннектор HDD
LED для подключения индикатора, который указывает на активность жесткого
диска. Разъем JFP2 предназначен для подключения зуммера и динамика. Чтобы
подключить кабели от корпуса ПК к контактам, следуйте указаниям на рисунках
ниже.
1
2
10
9
Power LED
Reserved
Power Switch
JFP1
Reset Switch
HDD LED
1
JFP2
Buzzer
Speaker
⚠
Внимание!
Обратите внимание, что для коннектора Power LED и HDD LED есть
положительные (+) и отрицательные (-) контакты. Необходимо подключить кабели
к соответствующему положительному и отрицательному контактам на материнской
плате. В противном случае индикаторы не будут работать должным образом.
