33

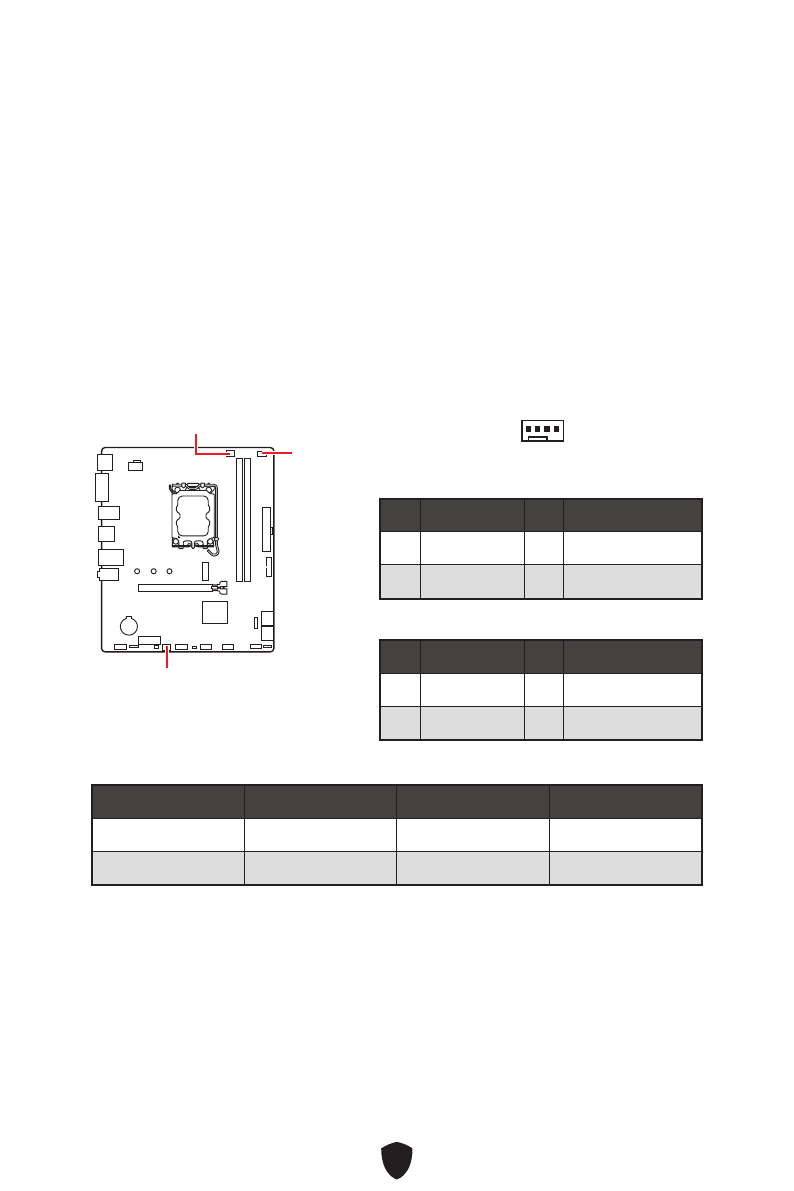

CPU_FAN1, SYS_FAN1~2: Fan Connectors
Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode.
PWM Mode fan connectors provide constant 12V output and adjust fan speed with
speed control signal. DC Mode fan connectors control fan speed by changing voltage.
You can control fans in
BIOS> HARDWARE MONITOR
panel. It allows you to set DC
or PWM to your fan type. Check the
Smart Fan Mode
, the fan speed will change
according to the CPU or system temperature. Uncheck the
Smart Fan Mode
, the fan
will spin at maximum speed.
⚠
Important
Make sure fans are working properly after switching the PWM/ DC mode.
CPU_FAN1
SYS_FAN1
SYS_FAN2
1
PWM Mode pin definition
Pin
Signal Name
Pin
Signal Name
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
DC Mode pin definition
Pin
Signal Name
Pin
Signal Name
1
Ground
2
Voltage Control
3
Sense
4
NC
Fan connector specifications
Connector
Default fan mode
Max. current
Max. power
CPU_FAN1
PWM mode
2A
24W
SYS_FAN1~2
DC mode
1A
12W
