33

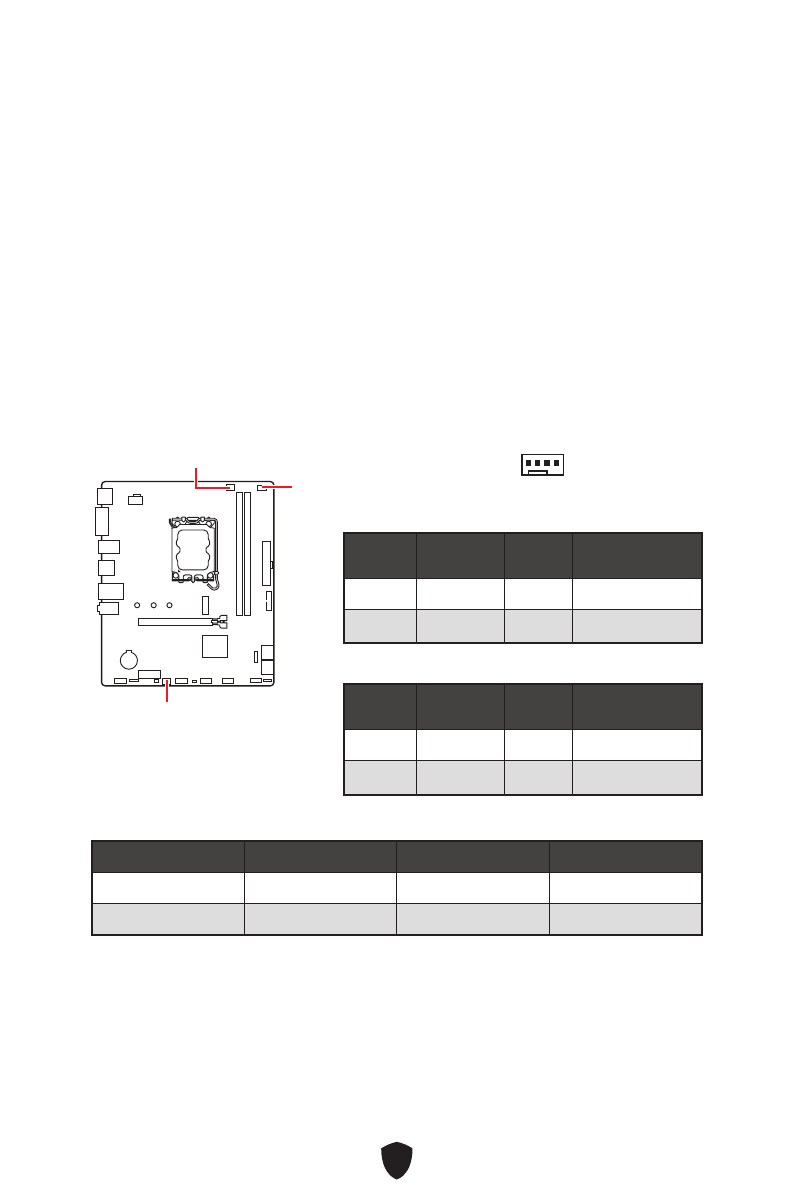

CPU_FAN1, SYS_FAN1~2: Разъемы вентиляторов
Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth
Modulation) управлением и управлением постоянным током. Разъемы
вентиляторов с PWM управлением имеют контакт с постоянным напряжением
12В, а также контакт с сигналом управления скоростью вращения. Управление
скоростью вращения вентиляторов с управлением постоянным током,
осуществляется через соответствующие разъемы путем изменения величины
напряжения.
В меню
BIOS > HARDWARE MONITOR
вы можете настроить вращения
вентиляторов. Доступно два режима управления: DC или PWM. При выборе «
Smart
Fan Mode
» скорость вращения вентилятора будет изменяться в зависимости от
температуры процессора или системы. В противном случае вентилятор будет
вращаться на максимальной скорости.
⚠
Внимание!
Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.
CPU_FAN1
SYS_FAN1
SYS_FAN2
1
Назначение контактов разъема для режима PWM
Контакт
Название
сигнала
Контакт
Название сигнала
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
Назначение контактов разъема для режима DC
Контакт
Название
сигнала
Контакт
Название сигнала
1
Ground
2
Voltage Control
3
Sense
4
NC
Технические характеристики разъема вентиляторов
Разъем
Режим по умолчанию
Макс. ток
Макс. мощность
CPU_FAN1
Режим PWM
2А
24Вт
SYS_FAN1~2
Режим DC
1А
12Вт
