- 27 -

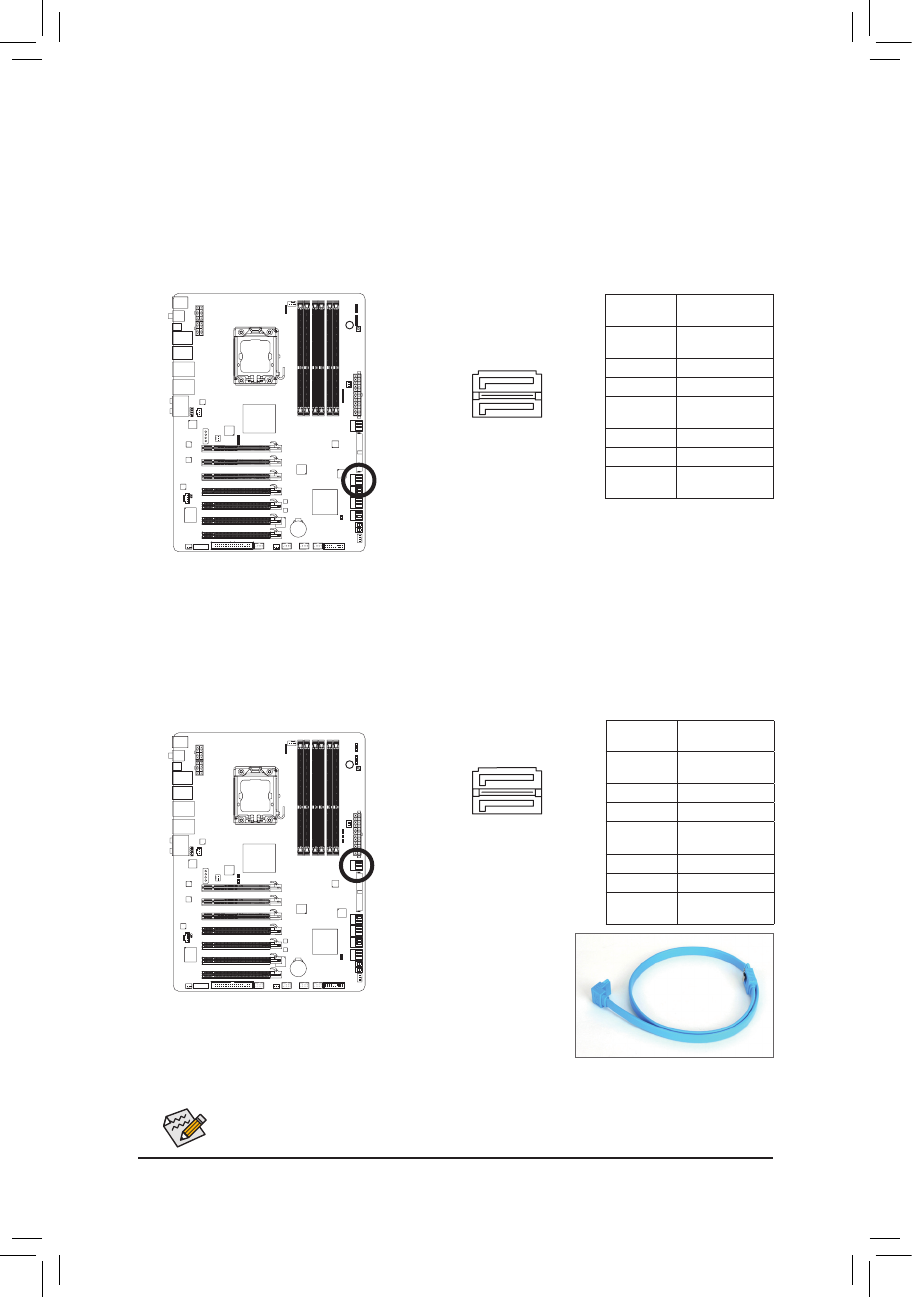

Инсталляция аппаратного обеспечения
11) GSATA2_8/9 (Пропускная способность SATA-интерфейса 3 Гбит/с, контроллер
GIGABYTE SATA2)
Разъем SATA соответствует спецификации SATA II и SATA (пиковая пропускная способность 3
Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем на плате обеспечивает подключение
одного SATA-устройства. Контроллер GIGABYTE SATA2 предоставляет возможность организовать
для дисковой подсистемы массив уровня RAID 0, RAID 1 и JBOD. Дополнительная информация о
конфигурировании RAID-массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
7
1
7
1
DEBUG
PORT
G.QBOFM
GSATA2_8
GSATA2_9
Для конфигурирования RAID массивов уровня 0 и 1 вам потребуется как минимум два
жестких диска. Если используется большее количество дисков, оно должно быть четным.
12) GSATA3_6/7 (Пропускная способность SATA-интерфейса 6 Гбит/с, контроллер
Marvell 9128)
Разъем SATA соответствует спецификации SATA 6 Гбит/с и совместим со спецификациями SATA 3
Гбит/с и SATA 1,5 Гбит/с. Каждый SATA-разъем на плате обеспечивает подключение одного SATA-
устройства. Контроллер Marvell 9128 предоставляет возможность организовать для дисковой
подсистемы массив уровня RAID 0 и RAID 1. Дополнительная информация о конфигурировании
RAID-массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
7
1
7
1
DEBUG
PORT
G.QBOFM
GSATA3_6
GSATA3_7
Нумерация
контактов.
Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
Нумерация
контактов.
Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
