- 25 -
Инсталляция аппаратного обеспечения
1

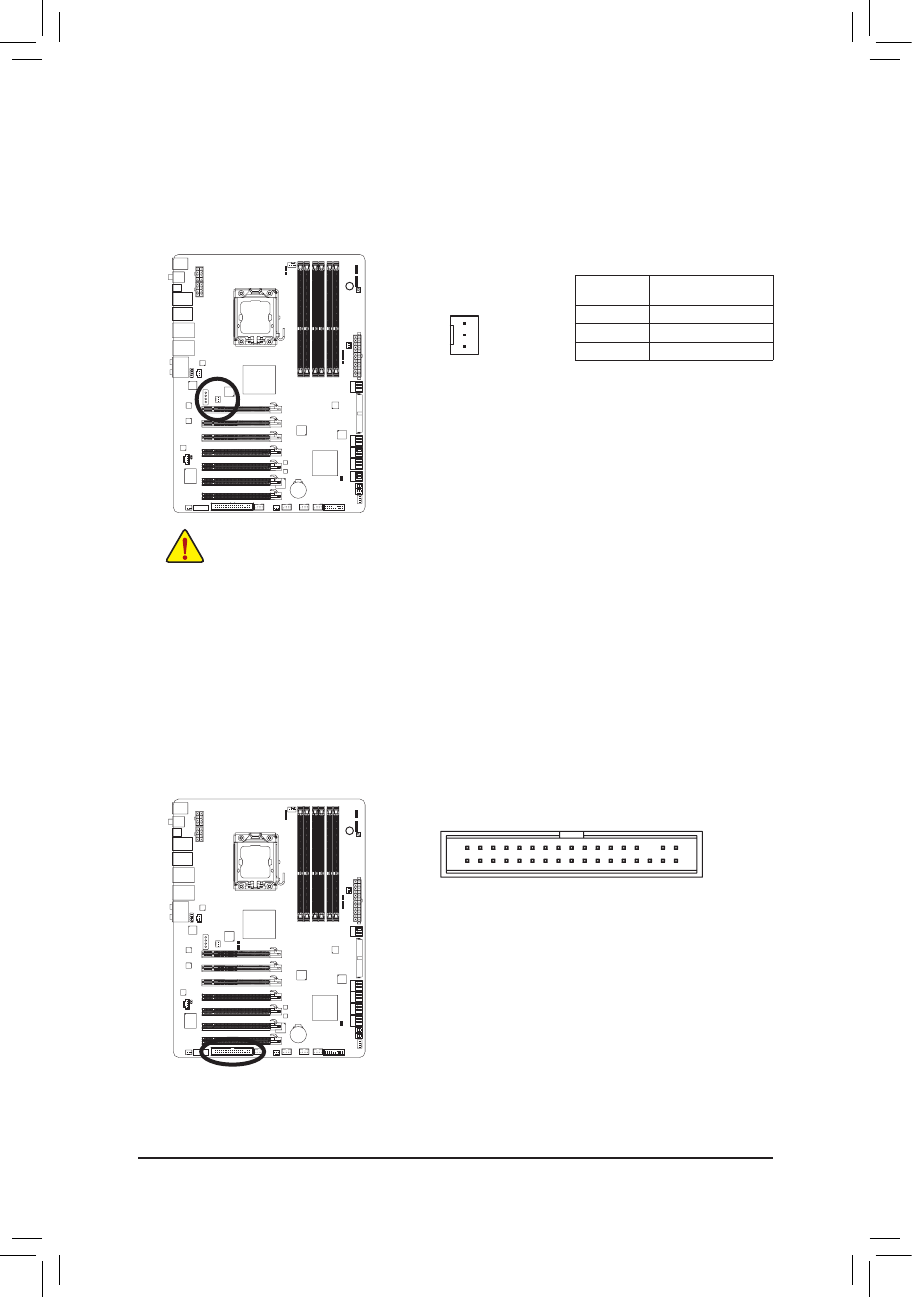

8) FDD (Pазъем флоппи-дисковода)
Разъем FDD применяется для подключения флоппи-дисковода. Поддерживаются следующие типы
флоппи-дисководов: 360 Kбайт, 720 Kбайт, 1,2 Mбайт, 1,44 Mбайт и 2,88 Mбайт. Перед тем как
подключать устройство, найдите Контакт 1 на флоппи-дисководе и интерфейсном кабеле. Контакт
1 на интерфейсном кабеле промаркирован цветом, отличающимся от основного цвета шлейфа. По
вопросам приобретения кабеля для флоппи-дисковода обращайтесь к локальному дилеру.
1
2
33
34
7) NB_FAN (Разъем для подключения вентилятора северного моста)
Подключите вентилятор северного моста к этому разъему. Разъем вентилятора имеет
специальный ключ предохраняющий его от неправильного подключения. Соединяя кабель,
убедитесь, что сделали это правильно. Провода большинства вентиляторов имеют разноцветную
маркировку. Красный провод - питание +12B, черный провод - заземление.
У
•
бедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может вывести
эти компоненты из строя или система будет работать не стабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
•
перемычки для замыкания контактных групп FAN-разъемов.
Н у м е р а ц и я
контактов
Пояснения
1
GND (контакт Земля)
2
+12В
3
Не используется
