Инсталляция аппаратного обеспечения
- 24 -

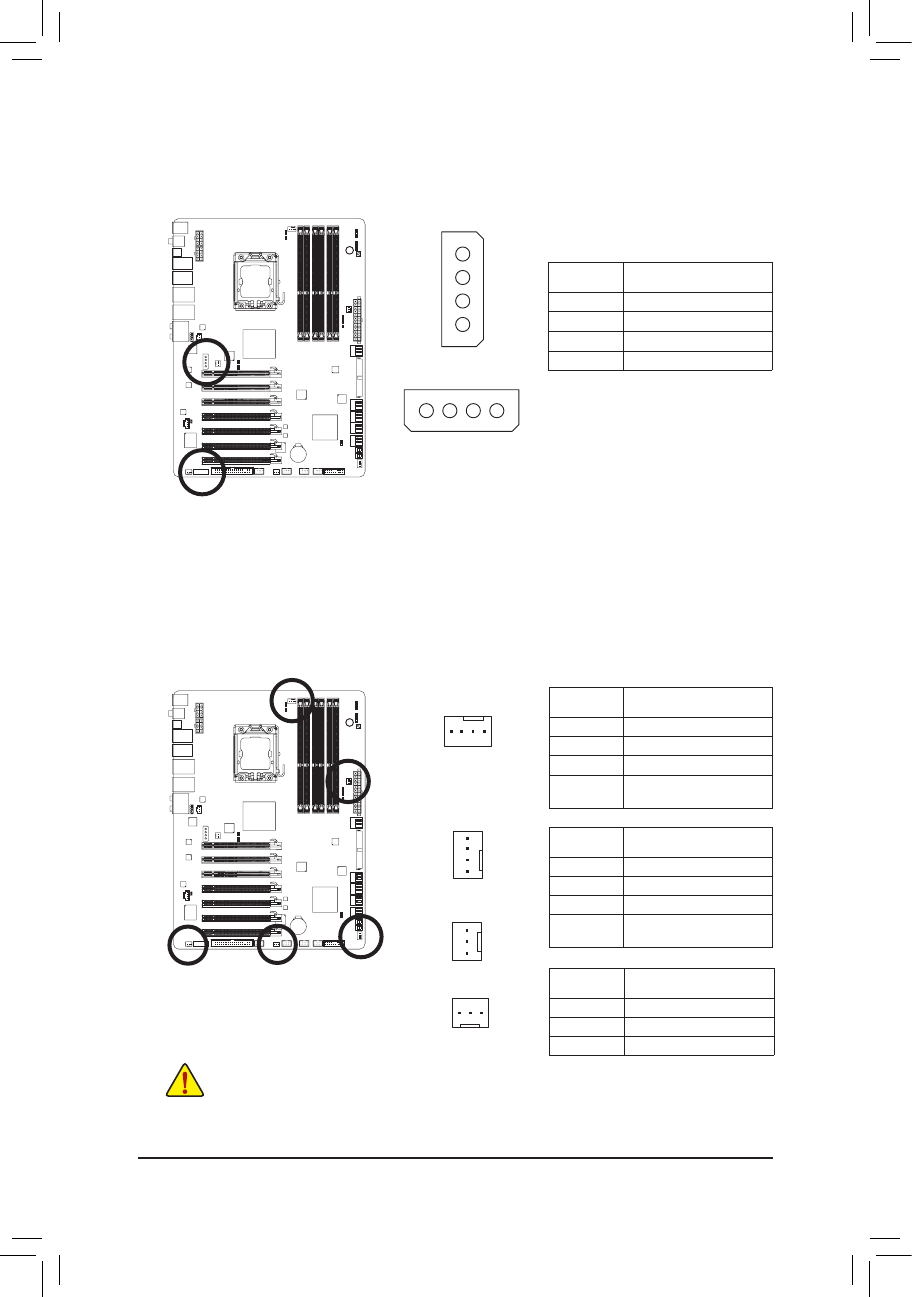

4/5/6) CPU_FAN/SYS_FAN1/SYS_FAN2/SYS_FAN3/PWR_FAN (Разъемы для подключения
вентиляторов)
На системной плате установлен 4-х контактные разъемы для вентилятора процессора (CPU_
FAN), системного вентилятора (SYS_FAN2) и 3-х контактные для системного вентилятора (SYS_
FAN1) и вентилятора БП (PWR_FAN). Подключая вентиляторы к этим разъемам, соблюдайте
полярность (черный провод кабеля соответствует контакту "Земля"). Системная плата
поддерживает возможность регулировки скорости вращения вентилятора ЦП. Для обеспечения
необходимого теплорассеивания рекомендуется задействовать системный вентилятор, который
выводит нагретые воздушные массы за пределы корпуса ПК.
3) PCIE_12V_1/PCIE_12V_2 (Дополнительные разъемы питания)
Эти разъемы предназначены для дополнительного питания разъемов PCI Express x16. Когда
устанавливается две или больше графических карт, необходимо подключить кабели питания к
этим разъемам иначе система может работать нестабильно.
PCIE_12V_1
1
PCIE_12V_2
1
1
CPU_FAN
SYS_FAN2
PWR_FAN
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
1
1
SYS_FAN1/SYS_FAN3
1
CPU_FAN:
SYS_FAN2:
SYS_FAN1/SYS_FAN3/PWR_FAN:
Н у м е р а ц и я
контактов
Пояснения
1
GND (контакт Земля)
2
+12В / Контроль скорости
3
Контакт датчика
4
Контроль скорости
вращения
Н у м е р а ц и я
контактов
Пояснения
1
GND (контакт Земля)
2
+12В / Контроль скорости
3
Контакт датчика
4
Контроль скорости
вращения
Н у м е р а ц и я
контактов
Пояснения
1
GND (контакт Земля)
2
+12В
3
Контакт датчика
Убедитесь в том, что подключенные к системе вентиляторы ЦП и чипсета обеспечивают
•
надлежащий теплоотвод. Помните, что перегрев процессора или чипсета может вывести
эти компоненты из строя или система будет работать не стабильно.
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
•
перемычки для замыкания контактных групп FAN-разъемов.
Н у м е р а ц и я
контактов
Пояснения
1
GND (контакт Земля)
2
GND (контакт Земля)
3
GND (контакт Земля)
4
+12В
