Инсталляция аппаратного обеспечения
- 26 -

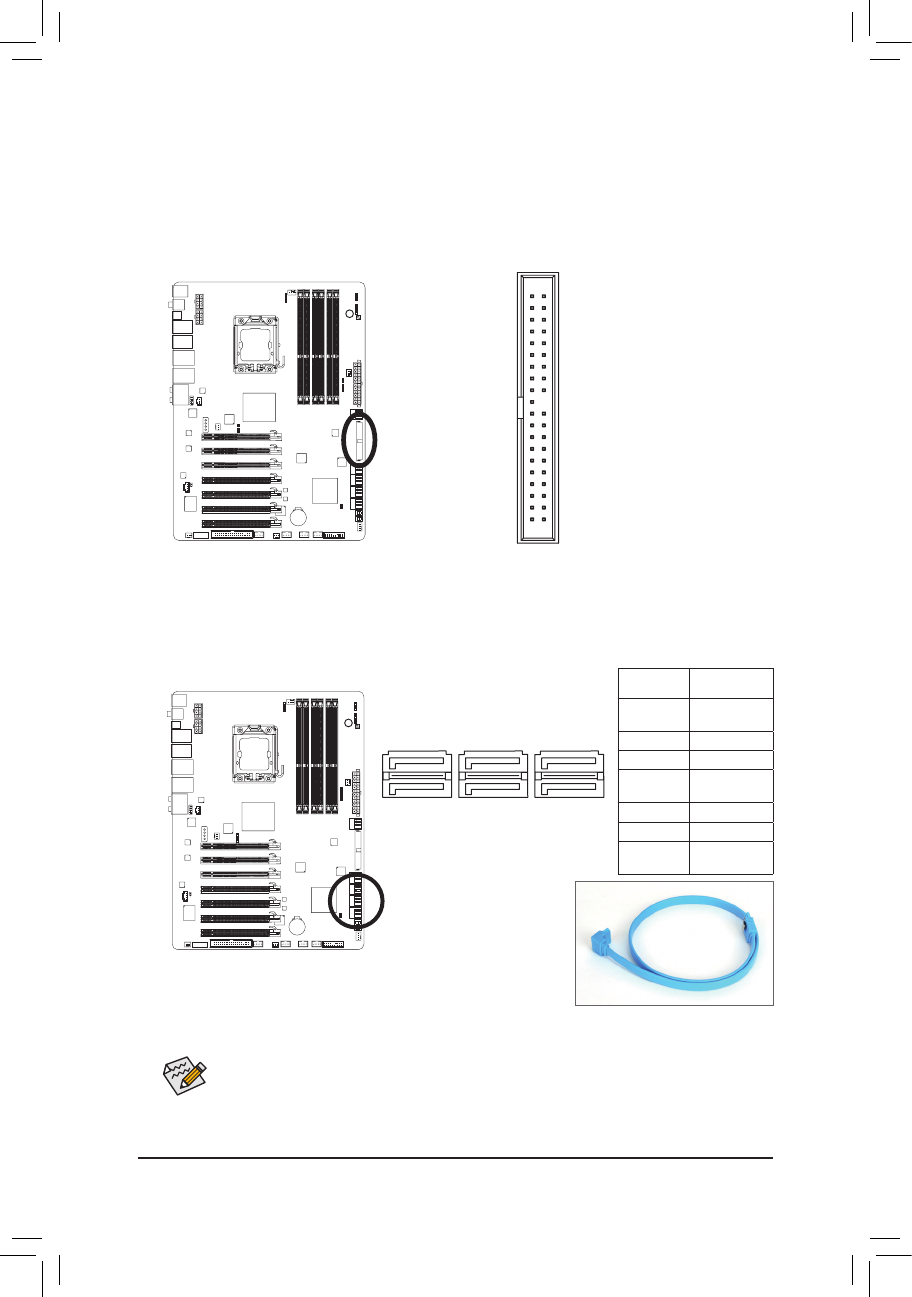

9) IDE (Разъем IDE)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
(Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.)
2
40
1
39
10) SATA2_0/1/2/3/4/5 (Разъемы пропускная способность SATA-интерфейса 3 Гбит/с,
микросхема ICH10R)
Разъем SATA соответствует спецификации SATA 3Гбит/с и совместим со стандартом SATA
1,5Гбит/с. Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства.
Южный мост ICH10R поддерживает организацию RAID массивов RAID 0, RAID 1, RAID 5 и RAID
10. Дополнительная информация о конфигурировании RAID-массива размещена в Главе 5,
"Конфигурирование SATA жестких дисков".
1
1
7
7
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA2_0
SATA2_2
SATA2_4
SATA2_1
SATA2_3
SATA2_5
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
•
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
системе установлены более двух дисков, общее их количество должно быть четным.
• Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при
этом общее количество жестких дисков может быть четным или нечетным.
• Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
общее количество жестких дисков установленных в системе должно быть четным.
Нумерация
контактов.
Пояснения
1
GND (контакт
Земля)
2
TXP
3
TXN
4
GND (контакт
Земля)
5
RXN
6
RXP
7
GND (контакт
Земля)
