Инсталляция аппаратного обеспечения
- 16 -

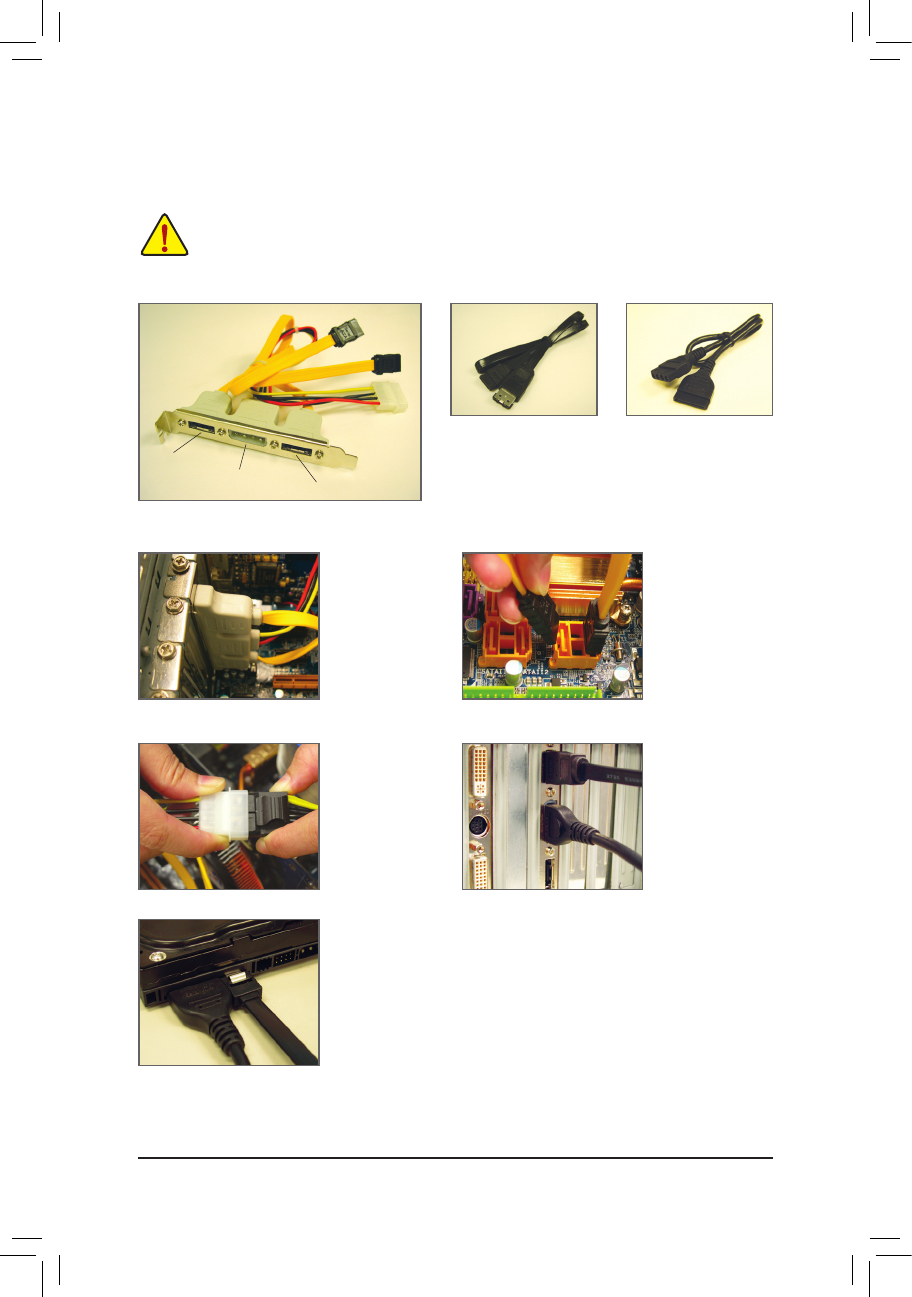

1-8 Установка выносной планки с SATA-разъемами
•
Прежде чем устанавливать выносную планку с SATA-разъемами, выключите компьютер и
отсоедините кабель питания.
• Подключите кабель питания и сигнальный кабель SATA к соответствующим разъемам.
Выносная планка с SATA-разъемами дает возможность подключать внешние SATA устройства к ПК.
Пошаговая установка выносной планки SATA:
В комплект поставки входят: собственно выносная
планка, а также силовой кабель питания и
сигнальный (интерфейсный) кабель.
Шаг 1:
Удалите заглушку
из ближайшего,
к разъемам
подключения,
свободного окна для
разъемов ввода/
вывода корпуса.
Шаг 2:
Подсоедините
кабель SATA панели
к порту системной
платы.
Шаг 3:
Подсоедините
кабель питания
панели к блоку
питания.
Шаг 4:
Подсоедините
сигнальный кабель
SATA и кабель
питания внешнего
устройства к
разъемам панели.
Шаг 5:
Подсоедините кабели к внешнему устройству. Внешние SATA устройства
установленные в корпус требуют для подключения только сигнальный
кабель.
Внешний SATA разъем
Разъем питания
Внешний
SATA разъем
Выносная планка
Сигнальный кабель
SATA
Силовой кабель питания
SATA
