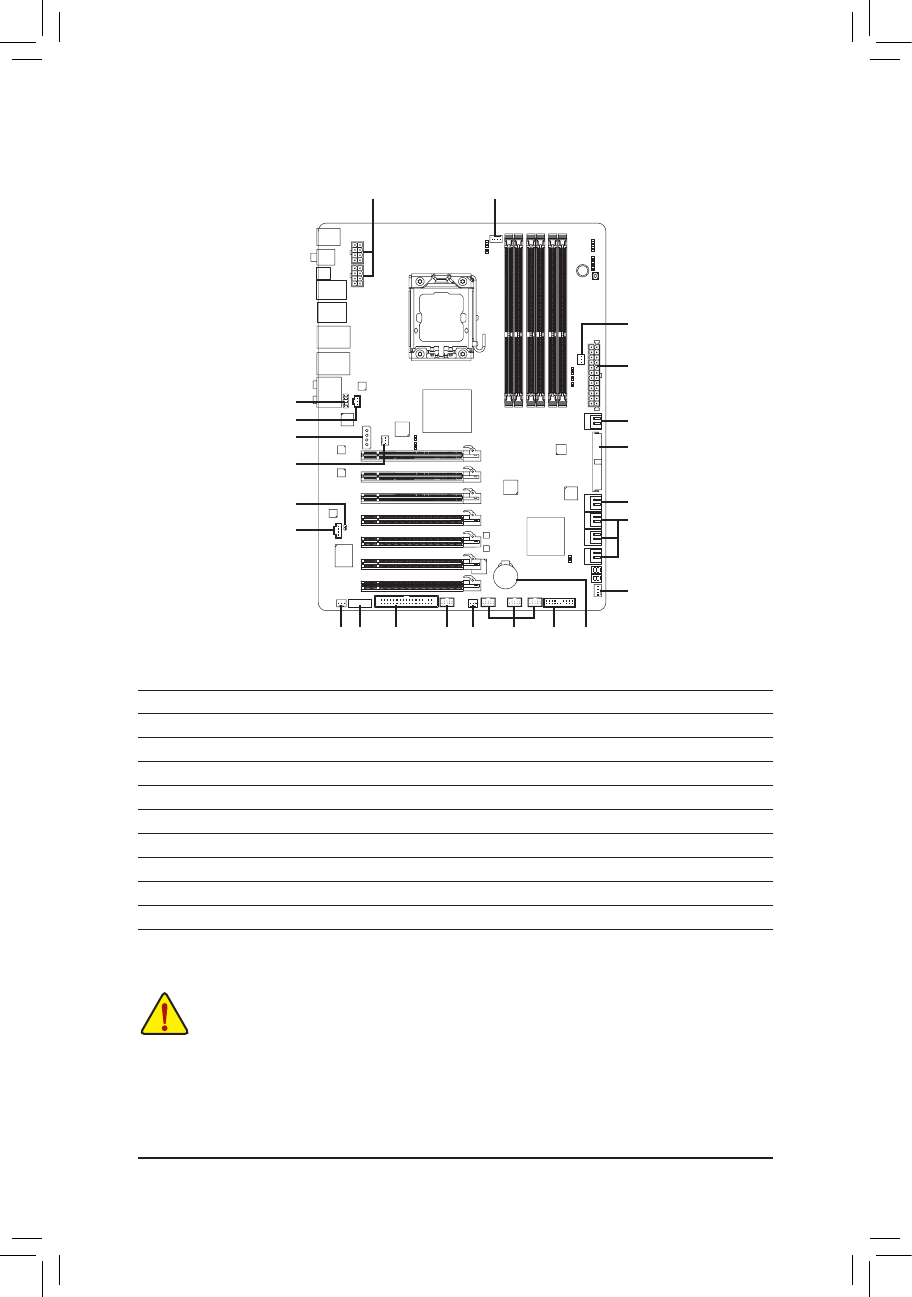

Инсталляция аппаратного обеспечения
- 22 -
1
2
4
6
9
11
5
8
19
18
14
3
7
17
15
5
12
1)
ATX_12V_2X/ATX_12V_2X_1
2)
ATX
3)
PCIE_12V_1/PCIE_12V_2
4)
CPU_FAN
5)
SYS_FAN1/2/3
6)
PWR_FAN
7)
NB_FAN
8)
FDD
9)
IDE
10)
SATA2_0/1/2/3/4/5
11)
GSATA2_8/9
12)
GSATA3_6/7
13)
F_PANEL
14)
F_AUDIO
15)
CD_IN
16)
SPDIF_I
17)
SPDIF_O
18)
F_USB1/F_USB2/F_USB3
19)
F_1394
20)
BAT
13
10
3
5
16
20
1-11 Внутренние интерфейсные разъемы
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
