Инсталляция аппаратного обеспечения
clr
CMOS

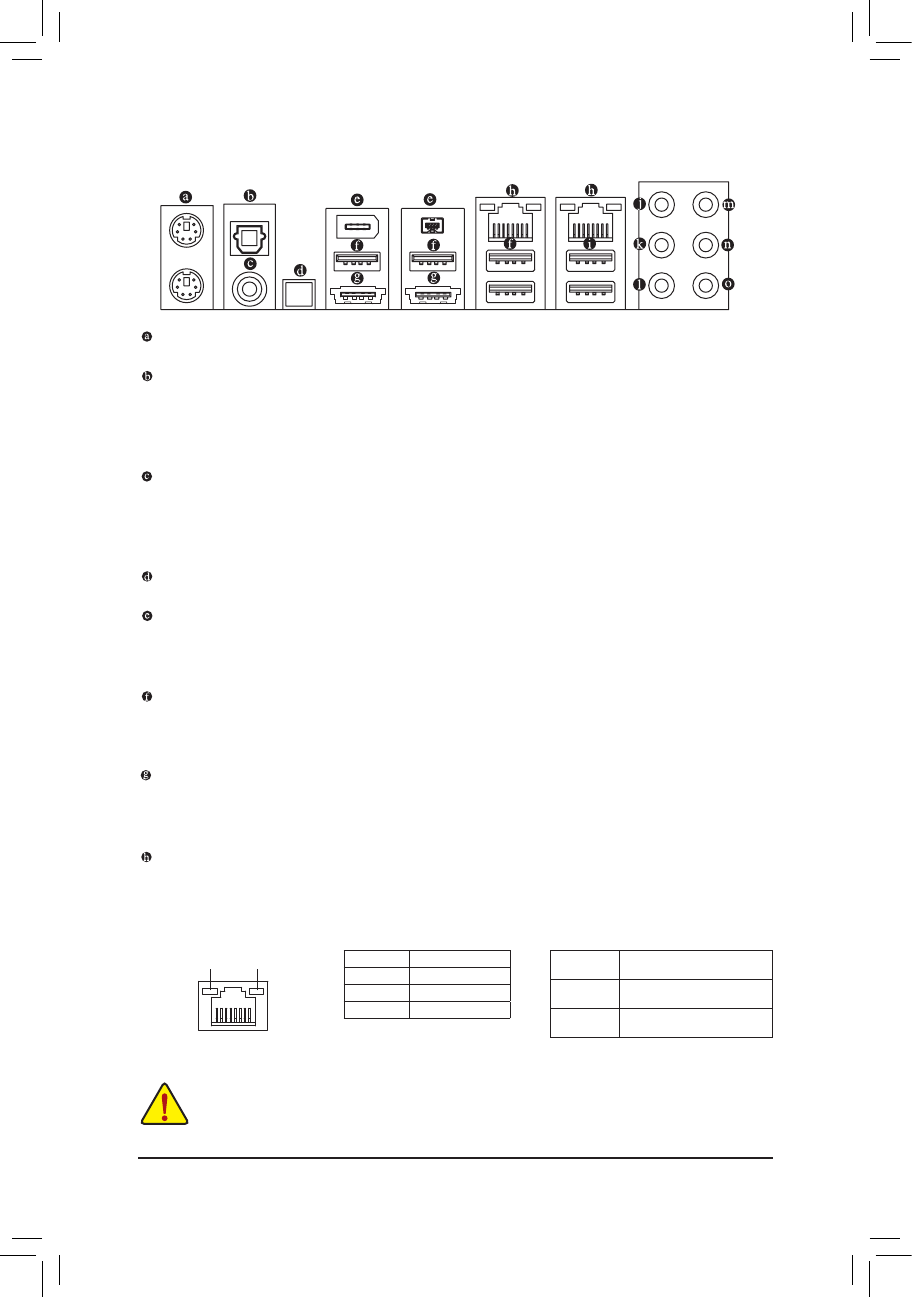

1-9 Интерфейсные разъемы на задней панели
PS/2 поры для клавиатуры и мыши
Эти порты предназначены для подключения мыши и клавиатуры с интерфейсом PS/2.
Оптический порт выхода цифрового звука S/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами оптического S/PDIF-интерфейса.
Коаксиальный порт выхода цифрового звука S/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный коаксиальный кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами коаксиального S/PDIF-интерфейса.
Кнопка очистки CMOS
Для очистки памяти CMOS и восстановления заводских настроек нажмите эту кнопку.
Порт IEEE 1394a
Разъем с поддержкой спецификации IEEE 1394a, высокоскоростной, широкополосный с
возможностью "горячего" подключения. Используйте этот порт для подключения IEEE 1394a
устройств.
Порт USB 2.0/1.1
UUSB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
Комбинированный порт eSATA/USB
Этот порт соответствует спецификации SATA 3Gb/s и USB 2.0/1.1. Используйте этот порт
для подключения внешних SATA устройств, SATA разветвителя или USB устройств таких как
клавиатура или мышь, принтер, флешь накопители и др.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
Отключая устройство, сначала отсоедините кабель от устройства, затем отключите его из
•
разъема на системной плате.
Вынимая кабель из разъема, потяните его на себя. Во избежание замыкания контактов и
•
повреждения платы не раскачивайте разъем и кабель из стороны в сторону.
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора Скорость
Мигает
Осуществляется прием и
передача данных
Выключен
Прием и передача данных
отсутствуют
