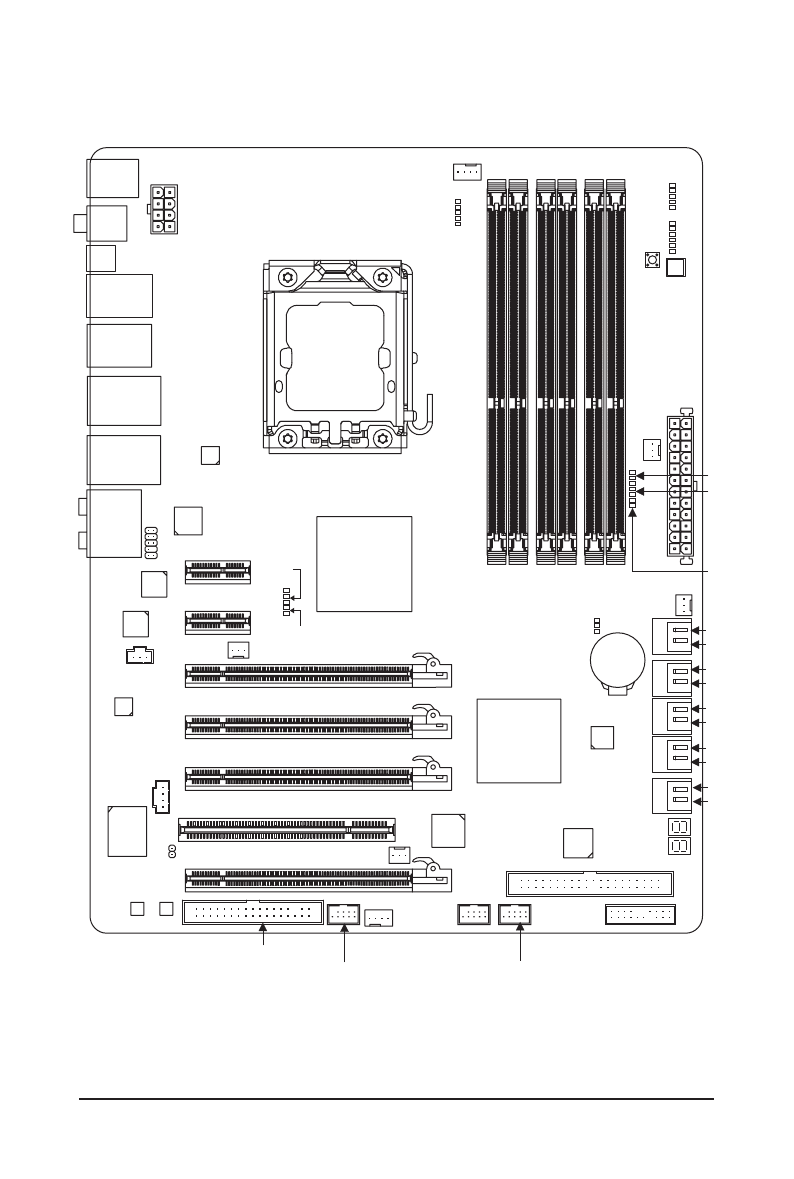

GA-X58A-UD5 Motherboard Layout
(Note 1) Due to a hardware limitation, the PCIEX1_1 slot can only accommodate a shorter PCI Express x1
expansion card. For a longer expansion card, use other expansion slots.
(Note 2) For error code information, please refer to Chapter 5.
KB_MS
CPU_FAN
LGA1366
ATX
GA-X58A-UD5
CD_IN
F_AUDIO
AUDIO
B_BIOS
PCIEX16_2
PCIEX1_1
(Note 1)
IDE
SPDIF_I
DDR3_1
DDR3_3
DDR3_2
DDR3_5
BAT
F_PANEL
F_USB2
IT8720
ATX_12V_2X
Intel
®
X58
Intel
®
ICH10R
FDD
SATA2_1
SATA2_3
SATA2_5
GSATA3_7
SATA2_0
SATA2_2
SATA2_4
GSATA3_6
PCI
USB_LAN
CODEC
PWR_F
AN
NB_FAN
SYS_FAN1
M_BIOS
RTL8111D
R_SPDIF
USB_1394_ESATA_2
USB30_LAN
PCIEX16_1
PCIEX1_2
SPDIF_O
F_USB1
F_1394
SYS_FAN2
TSB43AB23
PHASE LED
SYS_FAN3
CPU TEMP L1/2
CPU Voltage L1/2/3
FREQ. LED
PW_SW
RST_SW
DDR Voltage LED
DDR PHASE LED
NB PHASE LED
GSATA2_9
GSATA2_8
Debug
LED
(Note 2)
DDR3_4
DDR3_6
NEC
SB Voltage L1/2/3
PCIEX8_1
RTL8111D
CMOS_SW
USB_1394_ESATA_1
NB
TEMP
L1/2
NB Voltage L1/2/3
Marvell 9128
GIGABYTE SATA2
PCIEX8_2
JMicron JMB362
