- 8 -

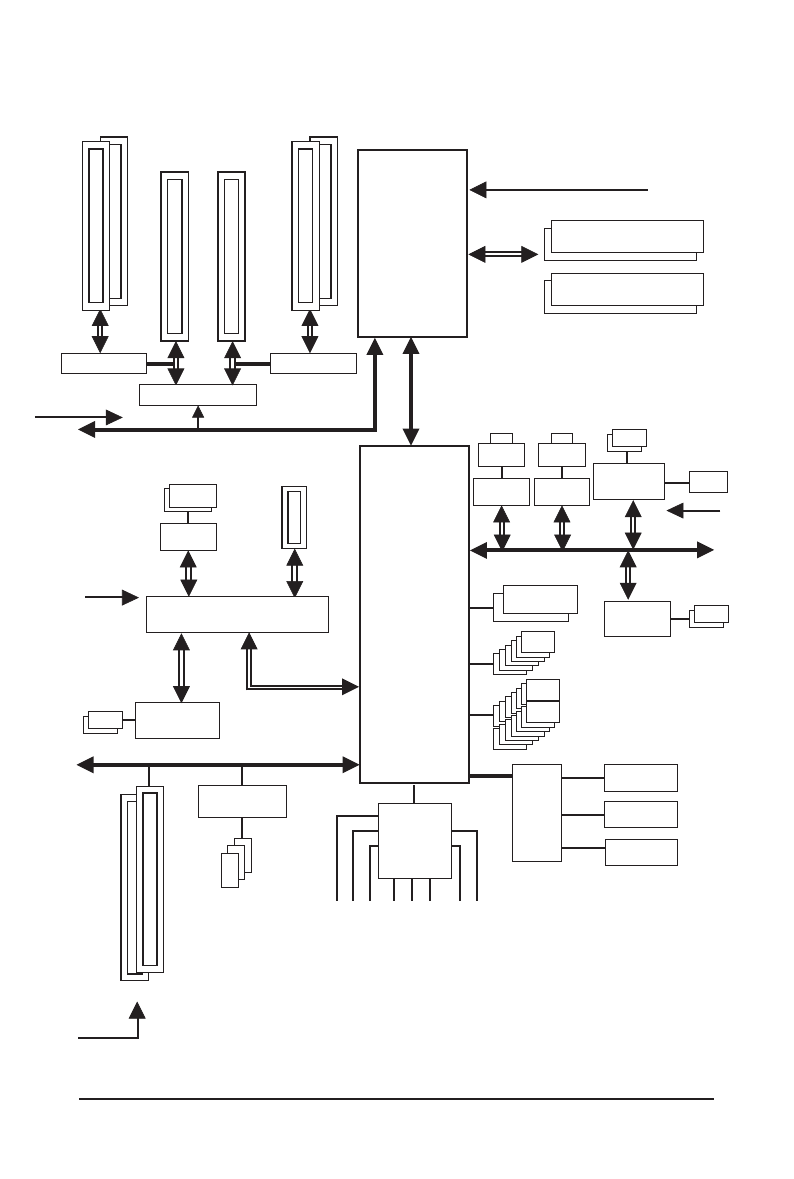

GA-P55A-UD7 Motherboard Block Diagram
Center/Subwoofer Speaker Out
Line Out
MIC
Line In
S/PDIF In S/PDIF Out
Side Speaker Out
Surround Speaker Out
CODEC
PS/2 KB/Mouse
LGA1156
CPU
DMI
Interface
Intel
®
P55
PCIe CLK
(100 MHz)
PCI Express Bus
IT8720
Floppy
CPU CLK+/- (133 MHz)
6 SATA 3Gb/s
1 PCI Express x16
Dual BIOS
COM Port
14 USB 2.0/1.1
(Note)
LPC
Bus
DDR3 2200/1333/1066/800 MHz
Dual Channel Memory
2 PCI Express x8
x1
Marvell 9128
2 SATA 6Gb/s
PCI Express Bus
2 SATA 3Gb/s
PCIe CLK
(100 MHz)
x1
LAN1
RJ45
RTL8111D
x1
LAN2
RJ45
RTL8111D
1 PCI Express x1
PCI Express Bus
PCIe CLK (100 MHz)
NF200
x8
x16
x1
x1
2 USB 3.0
NEC
2 PCI
PCI Bus
PCI CLK
(33 MHz)
TSB43AB23
3 IEEE 1394a
ATA-133/100/66/33
IDE Channel
x1
x1
JMicron
JMB362
2 SATA 3Gb/s
GIGABYTE
SATA2
x4
PEX8608 Bridge
Switch
1 PCI Express x16
x16
Switch
2 PCI Express x8
x8
(Note) Two share the same ports with USB 3.0
and another two with eSATA.
