- 16 -

Hardware Installation

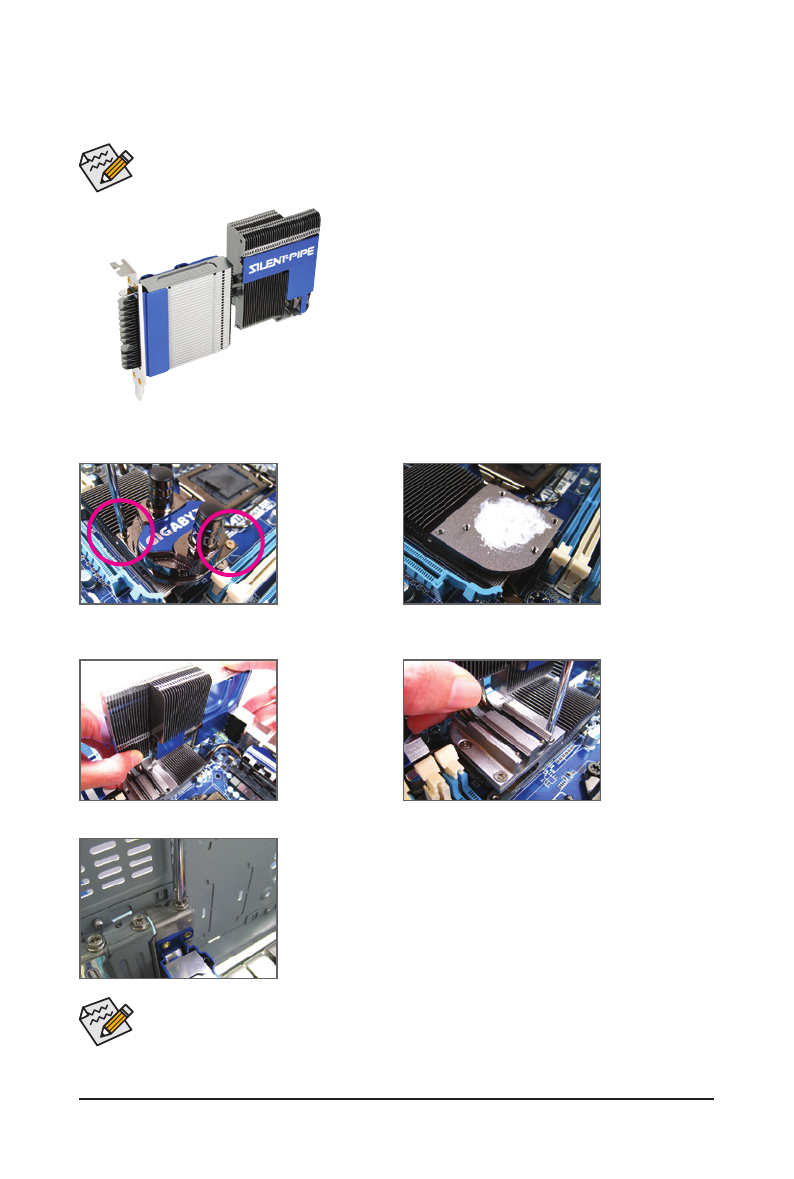

1-4  Installing the Hybrid Silent-Pipe Module

Read the following guideline before you begin to install the Hybrid Silent-Pipe module:

If you want to connect the front audio module from your chassis to the F_AUDIO connector on the moth-
erboard, be sure to connect it before installing the Hybrid Silent-Pipe module to avoid interference.

Hybrid Silent-Pipe

Tools needed:
1.  A Philip's screwdriver
2.  Thermal grease

Follow the steps below to install the Hybrid Silent-Pipe module:

Step 1:

Unfasten the diago-

nally placed screws

from the waterblock

o n   N F 2 0 0   a n d

P E X 8 6 0 8

  c h i p s '

heatsink  and  then

remove  the  water-

block.

Step 2:

Apply  an  even  thin

l a y e r  o f  t h e r m a l

grease  on  the  sur-

face of the heatsink.

Step 3:

P l a c e  t h e  h e a t -

sink    of  the  Hybrid

Silent-Pipe  module

atop  NF200  and

P E X 8 6 0 8

  c h i p s '

heatsink as shown.

Step 4:

Secure the heatsink

using  the  included

screws.  (Use  one

hand to hold the fins

to  avoid  shaking

during  the  installa-

tion.)

Step 5:

Secure  the  Hybrid  Silent-Pipe  bracket  to  the  chassis  back  panel  with  a

screw to complete the installation.

For the waterblock, we recommend using tubes with inner diameter of 7.5mm and outer diameter of
10mm. After connecting the tubes, make sure that the tubes are attached to the waterblock securely
and tightly and there is no leak.

(Note)   The components received may vary in appearance from the products illustrated.
