GA-MA770T-UD3/US3 Motherboard
- 24 -

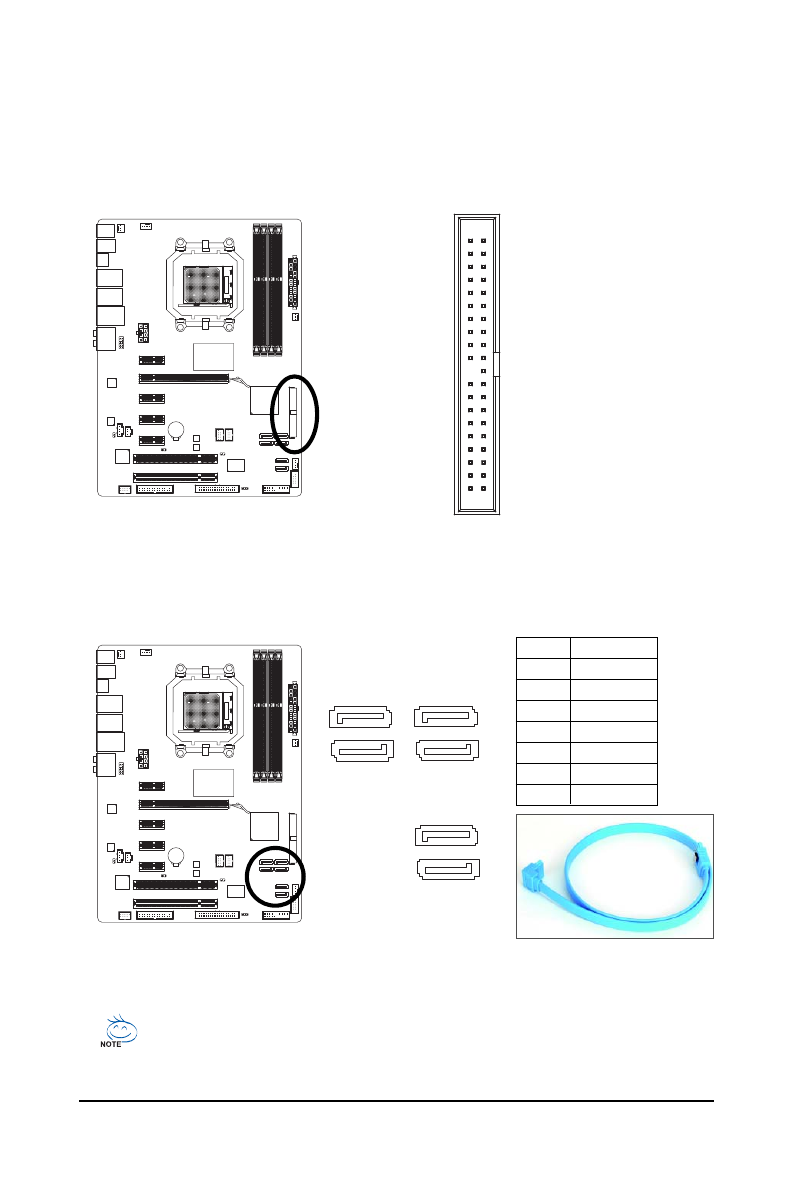

7) IDE (IDE Connector)
The IDE connector supports up to two IDE devices such as hard drives and optical drives. Before
attaching the IDE cable, locate the foolproof groove on the connector. If you wish to connect two IDE
devices, remember to set the jumpers and the cabling according to the role of the IDE devices (for
example, master or slave). (For information about configuring master/slave settings for the IDE
devices, read the instructions from the device manufacturers.)
2
4 0
1
3 9
8) SATA2_0/1/2/3/4/5 (SATA 3Gb/s Connectors)
The SATA connectors conform to SATA 3Gb/s standard and are compatible with SATA 1.5Gb/s
standard. Each SATA connector supports a single SATA device. The AMD SB710 controller
supports RAID 0, RAID 1, RAID 10, and JBOD. Refer to Chapter 5, "Configuring SATA Hard Drive
(s)," for instructions on configuring a RAID array.
Pin No.
Definition
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
•
A RAID 0 or RAID 1 configuration requires at least two hard drives. If more than two hard
drives are to be used, the total number of hard drives must be an even number.
•
A RAID 10 configuration requires at least four hard drives and the total number of hard
drives must be an even number.
1
7
1
7
SATA2_1
SATA2_0
1
7
1
7
SATA2_3
SATA2_2
1
7
1
7
SATA2_5
SATA2_4
Please connect the L-shaped end
of the SATA cable to your SATA
hard drive.
