Hardware Installation
- 21 -
1-7
Internal Connectors
Read the following guidelines before connecting external devices:
•
First make sure your devices are compliant with the connectors you wish to connect.
•
Before installing the devices, be sure to turn off the devices and your computer. Unplug the
power cord from the power outlet to prevent damage to the devices.
•
After installing the device and before turning on the computer, make sure the device cable
has been securely attached to the connector on the motherboard.
1
2
3
4
5
17
6
7
8
9
12
14
15
4
11
16
13

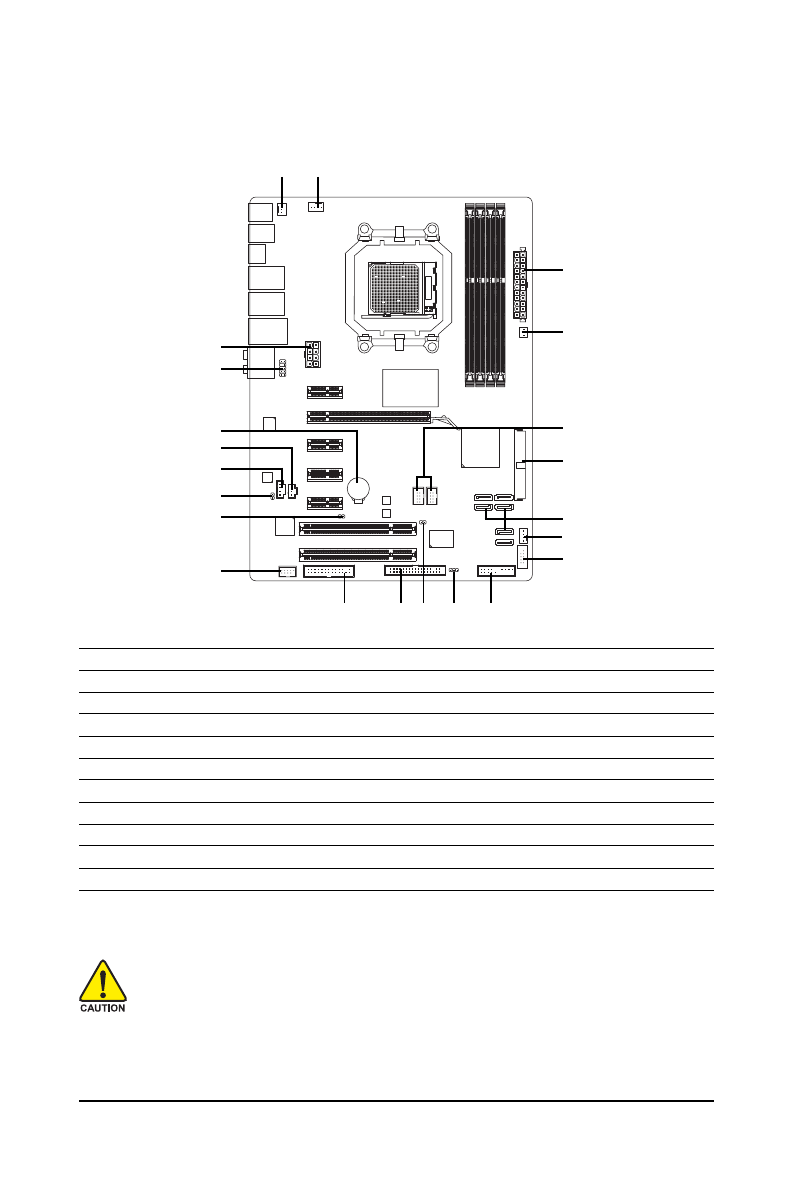

1)
ATX_12V_2X4
2)
AT X
3)
C P U _ F A N
4)
SYS_FAN1/SYS_FAN2
5)
P W R _ F A N
6)
F D D
7)
I D E
8)
SATA2_0/1/2/3/4/5
9)
P W R _ L E D
10)
BAT
11)
F _ PA N E L
12)
F _ A U D I O
13)
C D _ I N
14)
S P D I F _ I N
15)
SPDIF_OUT
16)
F_USB1/F_USB2
17)
F_1394
18)
LPT
19)
C O M A
20)
C I
21)
C L R _ C M O S
18
10
20
21
19
