Инсталляция апаратного обеспечения

- 8 -

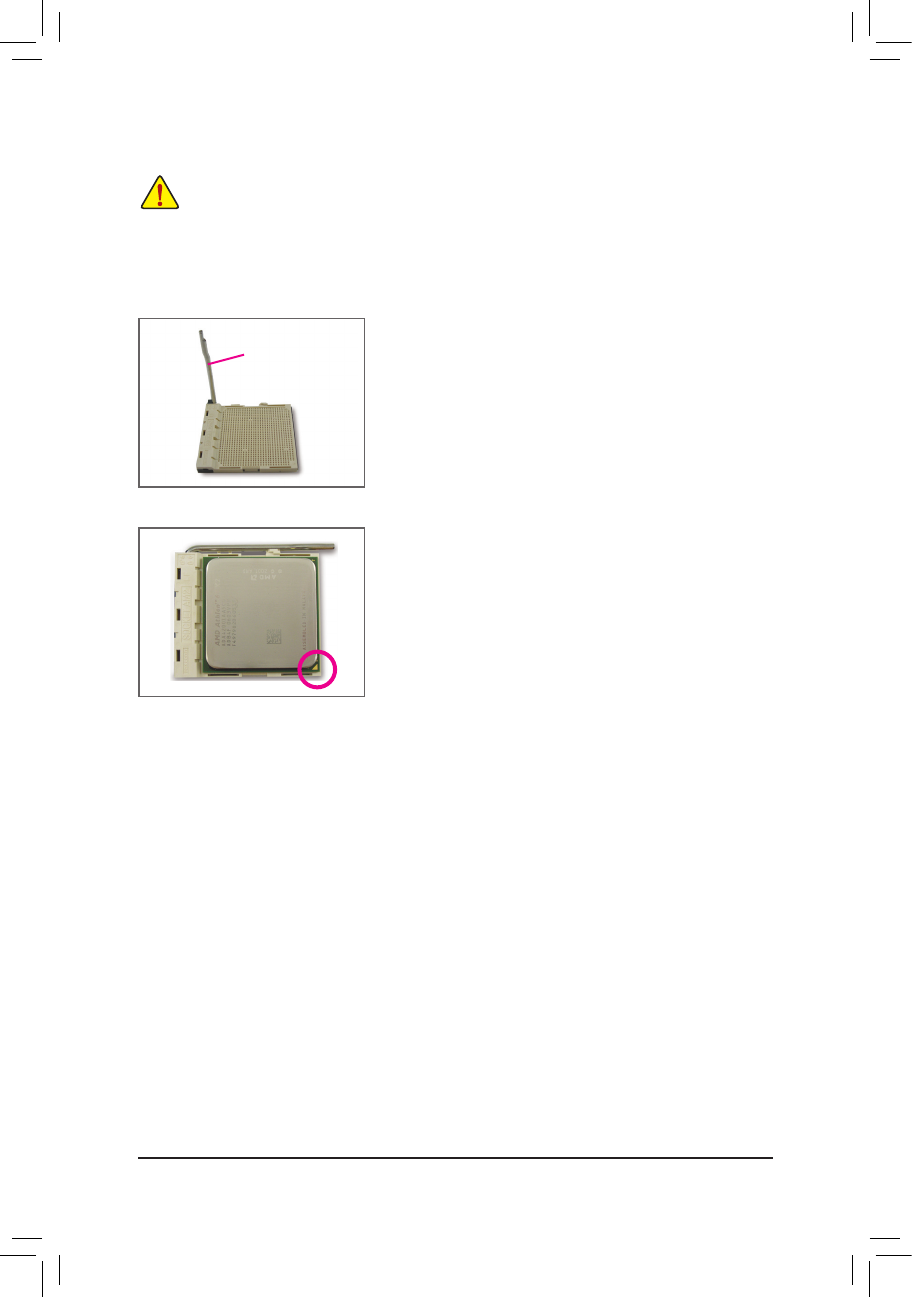

B.  Пошаговая инструкция для корректной установки ЦП на системную плату

Шаг 1:

Поднимите рычаг процессорного разъёма, преварительно

освободив его от фиксатора.

Шаг 2:

Совместите треугольную метку, обозначающую контакт №1 на

ЦП, с треугольной меткой на гнезде и установите ЦП в разъем.

Убедитесь, что ЦП полностью соприкасается с поверхностью

разъема. После того как ЦП установлен, аккуратно прижмите

его одним пальцем по центру, опустите рычаг и зафиксируйте

его в закрытом состоянии.

Рычаг-фиксатор ЦП в

процессорном гнезде

•

Чтобы исключить риск повреждения оборудования, до начала установки ЦП выключите ПК и

отсоедините силовой кабель от блока питания.

•

Не применяйте усилий при установке ЦП. Конструктив ЦП спроектирован таким образом,

чтобы исключить возможность некорректной установки устройства в процессорный разъем

(CPU Socket). Правильно идентифицировать первый контакт поможет специальная метка

на тыльной стороне ЦП, предназначенная для ориентации  процессора перед установкой в

процессорный разъем.
