Инсталляция апаратного обеспечения

- 14 -

•

При отключении кабеля от звуковых разъемов на задней панели сначала отключите

кабель от внешнего устройства источника/воспроизведения и лишь затем отключите

звуковой кабель от системной платы.

•

При извлечении штекера звукового кабеля из разъема на системной плате извлекайте

штекер в направлении оси симметрии разъему, не раскачивая в стороны, что поможет

избежать риска электромеханических повреждений.

A. Двухмониторная конфигурация:

 Системная  плата  оснащена  тремя  портами  для  вывода  видеосигнала:  DVI-D,  HDMI  и  D-Sub.  В

приведенной ниже таблице указаны возможные комбинации их применения.

B. Воспроизведения HD DVD и Blu-Ray дисков:

 Для  того,  чтобы  получить  изображение  максимального  качества  во  время  просмотра  HD  DVD

или  Blu-ray  контента,  ознакомьтесь  с  рекомендациями  в  отношении  минимальных  требований  к

системе:

•

  ЦП:  AMD Phenom

™

 X3

•

  ОЗУ: Два модуля DDR2 800 МГц по 1 ГБайт (двухканальный режим работы)

•

  Настройки  BIOS:  Минимум  256  МБ  для  значения  UMA  Frame  Buffer  Size  (подробная

информация размещена в Главе 2, BIOS Setup -> "Advanced BIOS Features").

•

  Прикладное ПО: CyberLink PowerDVD 8.0.

•

  Монитор(ы), совместимые с HDCP.

  Сетевая розетка RJ-45

Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до

1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два

светодиодных индикатора на разъеме.

Для настройки аудиосистемы формата 7.1 следует подключить группу аудио разъемов на

передней панели и активировать мультиканальное воспроизведение в настройках драйвера

звукового кодека. Обратитесь к руководству пользователя, Глава 5, "Настройка 2/4/5.1/7.1 -

канальной аудиосистемы".

  Разъем "Линейный вход" (mini-Jack голубого цвета)

Один из основных разъемов аудиоподсистемы. Используйте этот разъем для ввода сигнала от

различных аудиоустройств (например, внешний оптический накопитель, MP3-плеер, портативный

медиаплеер, и др.)

  Разъем "Линейный выход" (mini-Jack зеленого цвета)

Один из основных разъемов аудиоподсистемы. Используйте этот разъем для вывода

аудиосигнала на стереоколонки или наушники. Этот разъем также  используется для подключения

фронтальных колонок акустической системы в конфигурации 4/5.1.

  Разъем "Микрофонный вход" (mini-Jack розового цвета)

Один из основных разъемов аудиоподсистемы. В конфигурации по умолчанию к этому разъему

подключается микрофон.

Двухмониторная Использование  Поддерживается

DVI-D + D-Sub

Да

DVI-D + HDMI

Нет

HDMI + D-Sub

Да

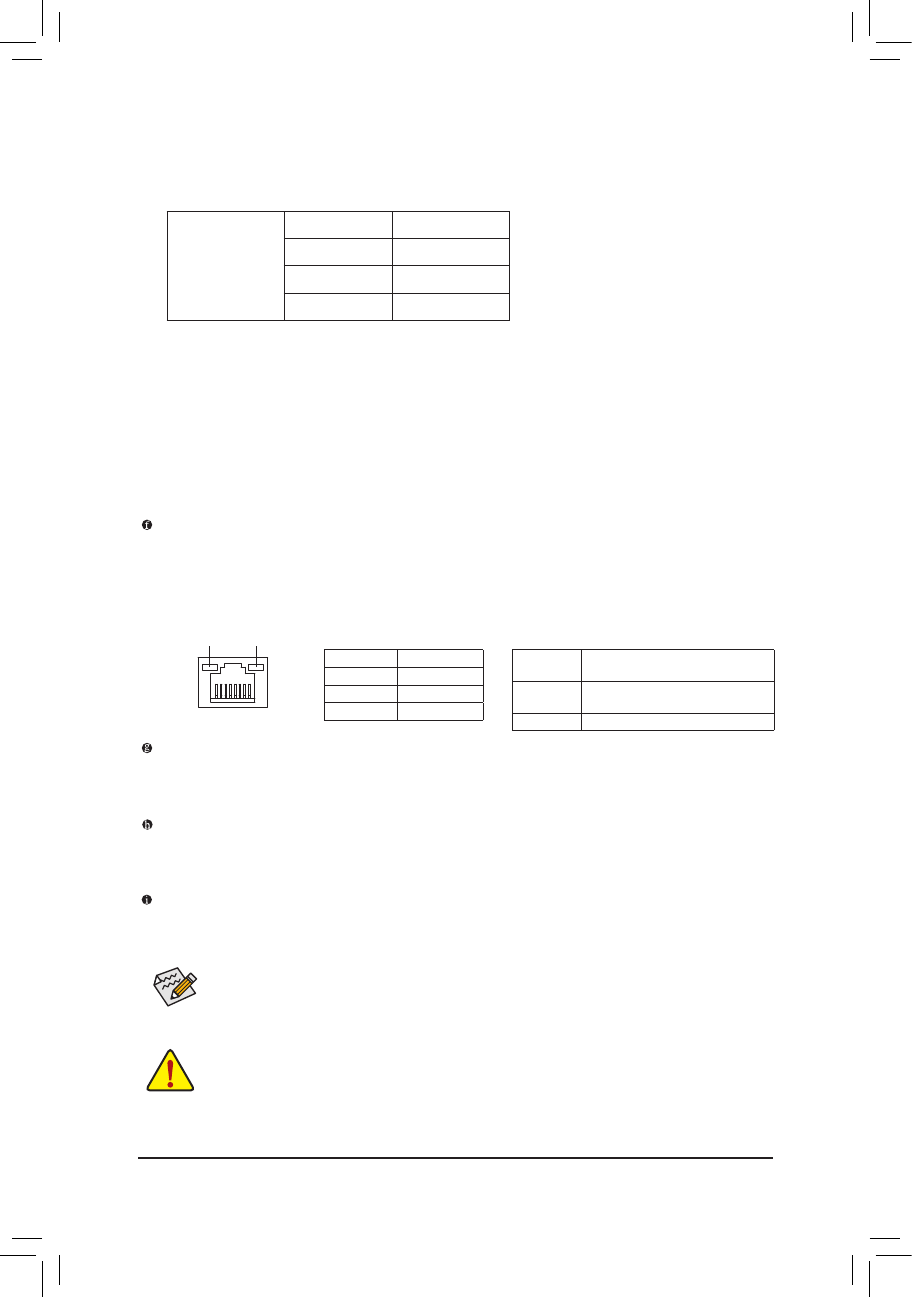

Индикатор активности LAN-порта:

Индикатор LAN-соединения/Скорость:

Индикатор

активности

LAN-порта

Индикатор LAN-

соединения/

Скорость

Порт LAN-интерфейса

Состояние

Скорость

Оранжевый

1 Гбит/с

Зеленый

100 Мбит/с

Выключен

10 Мбит/с

Активность

индикатора

Пояснения

Мигает

Осуществляется прием и передача

данных

Выключен

Прием и передача данных отсутствуют
