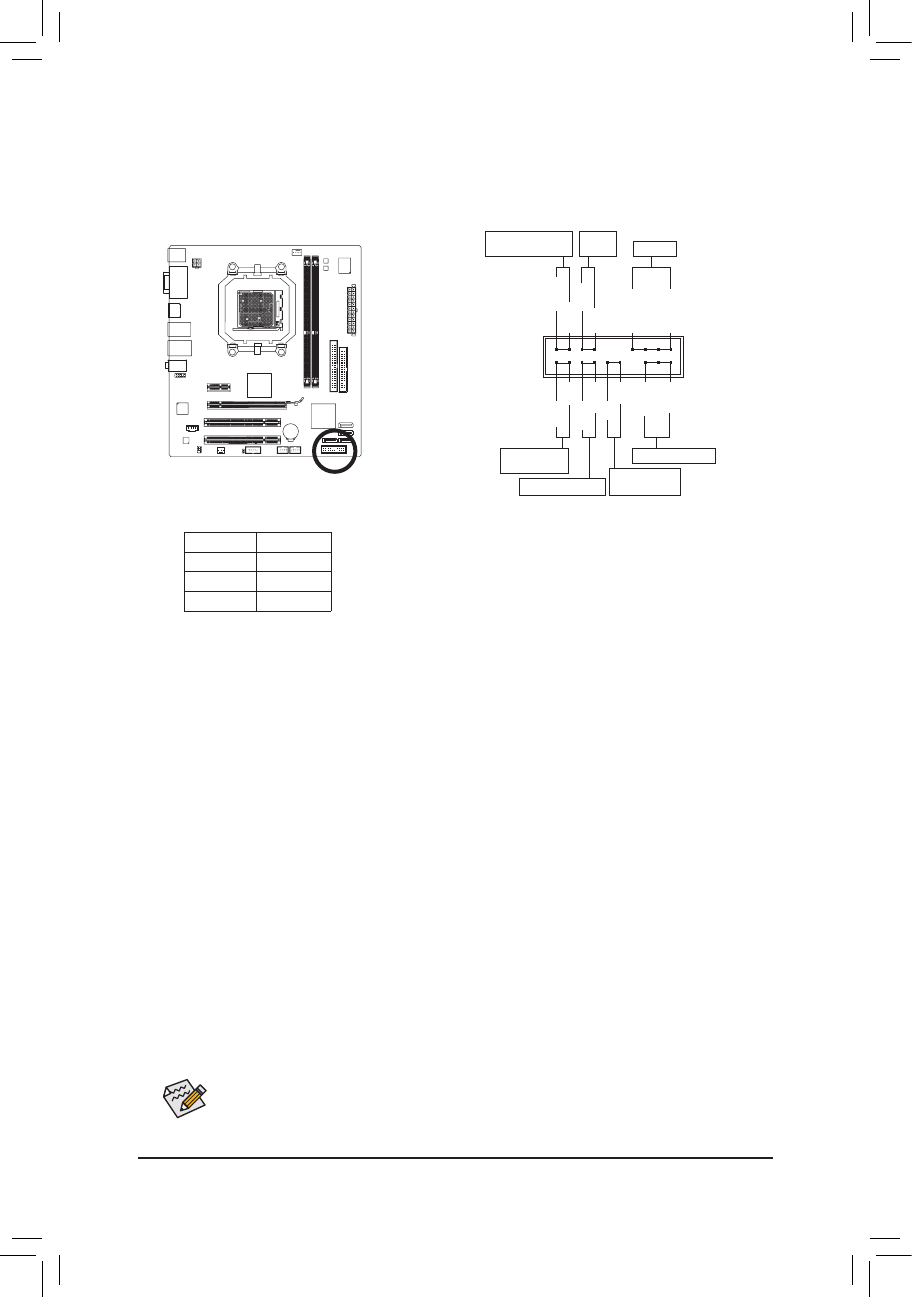

8)  F_PANEL (Разъем фронтальной панели)

Подключите к контактной группе F_PANEL провода кнопок Power switch (Питание) , Reset

(Перезагрузка), Chassis intrusion (датчик вскрытия корпуса), а также индикатор статуса шасси

системного блока и Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.)

Индикатор питания

1

2

19

20

CI-

CI+

PWR-

PWR+

MSG-

PW

-

SPEAK+

SPEAK-

MSG+

PW+

Индикатор Message/

Power/Sleep

Динамик

Кнопка

питания

HD-

RES+

HD+

RES-

Индикатор

активности HDD

Перезагрузка (Reset)

Датчик открытия

корпуса

•

PW

 (Кнопка Power, красный провод):

Подключите провода кнопки  Power к соответствующим контактам на фронтальной панели. При

желании эту кнопку можно сконфигурировать на выключение ПК определенным образом (за

дополнительной информацией обратитесь к Главе 2, разделы BIOS Setup и Power management

Setup).

•

SPEAK

 (Динамик, оранжевый провод):

Подключите провода динамика ПК к соответствующим контактам на фронтальной панели.

Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью

специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.

Если на этапе прохождения процедуры POST возникают проблемы, пользователь услышит

характерные сигналы различной продолжительности. Дополнительная информация о сигналах

динамика размещена в Главе 5 "Устранение неисправностей".

•

HD

 (Индикатор активности жесткого диска, синий провод):

Подключите провода индикатора активности жесткого диска к соответствующим контактам на

фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/

записи).

•

RES

 (Кнопка Reset, зеленый провод):

Подключите провода кнопки  Reset к соответствующим контактам на фронтальной панели.

Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке компьютера.

•

CI

 (Разъем датчика вскрытия корпуса, серый провод):

Подключите кабель датчика вскрытия корпуса к соответствующим контактам на фронтальной

панели. Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.

•

MSG/PWR

 (Индикатор Message/Power/Sleep, желтый/фиолетовый):

Подключите индикатор статуса системы к разъему фронтальной панели.

После включения системы светодиодный индикатор начнет светиться.

Когда система находится в ждущем режиме (S1), индикатор мигает.

Светодиодный индикатор полностью отключается, когда система

находится в спящем режиме (S3/S4) или полностью выключена (S5).

Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от

друга. Как правило, набор кнопок/индикаторов передней панели корпуса включает в себя

контакты динамика, кнопок Power, Reset, индикатора активности жесткого диска и т.д. После

подключения всех кабелей еще раз проверьте их полярность перед включением ПК.

Состояние LED
S0

Включен

S1

Мигающий

S3/S4/S5

Выключенf
