Инсталляция апаратного обеспечения

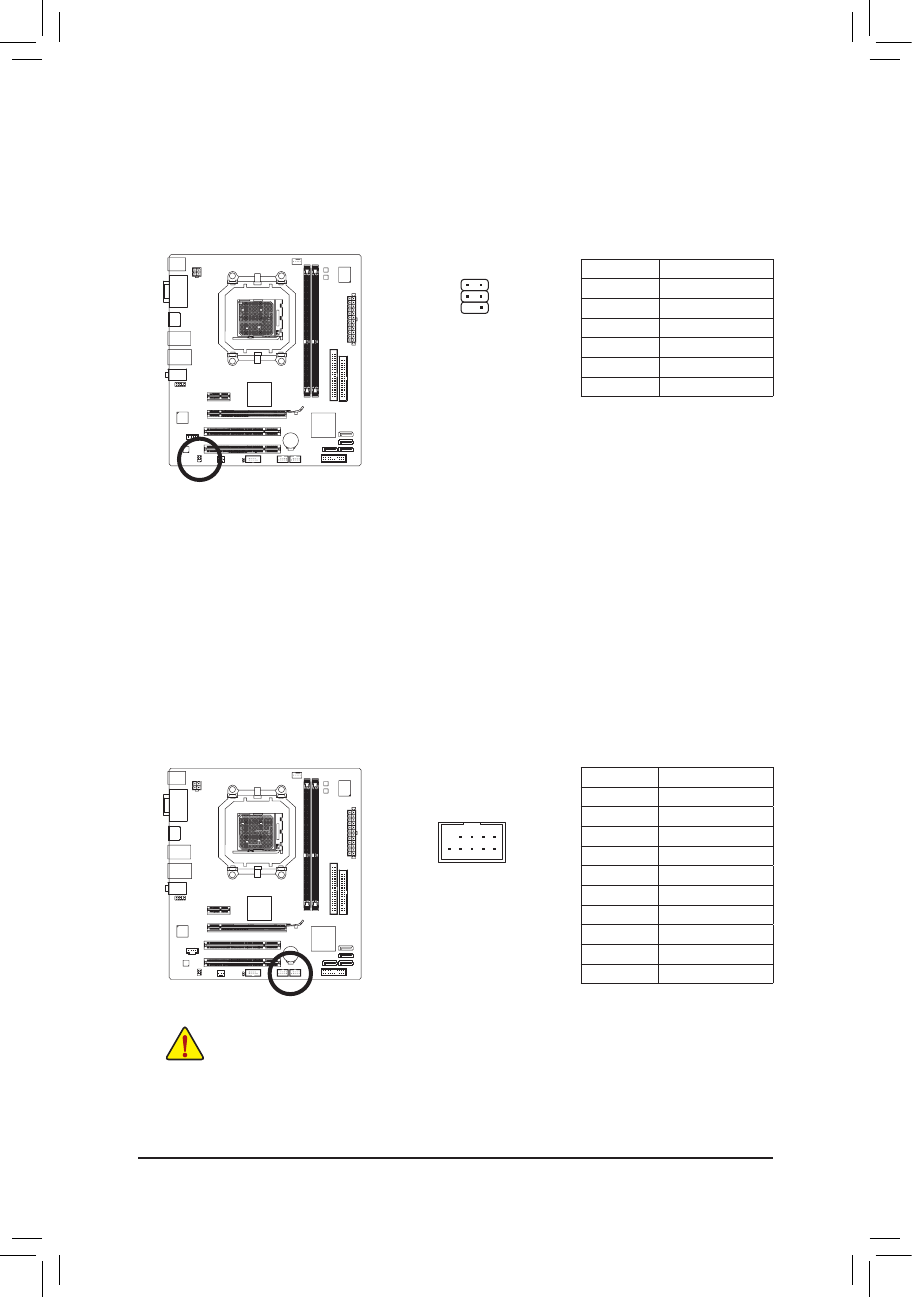

12)  F_USB1/F_USB2 (Разъемы USB-интерфейса)

Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем

на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам

приобретения выносных планок обратитесь к локальному дилеру.

•

  Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов

IEEE 1394 на выносных планках

•

  Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать

выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от

блока питания.

10

9

2

1

11)  SPDIF_IO (Разъем S/PDIF In/Out)

Группа контактов предназначена для подключения разъема "Вход"/"Выход" цифрового

аудиоинтерфейса S/PDIF и предполагает наличие специального кабеля для подключения к

аудиоаппаратуре, поддеживающей цифровые форматы звука. По вопросам приобретения  кабеля

обратитесь S/PDIF к локальному дилеру.

6

5

2

1

№ контакта. Пояснения

1

Power

2

No Pin

3

SPDIF

4

SPDIFI

5

GND (заземление)

6

GND (заземление)

№ контакта Пояснения

1

Power (5V)

2

Power (5V)

3

USB DX-

4

USB DY-

5

USB DX+

6

USB DY+

7

GND (заземление)

8

GND (заземление)

9

No Pin

10

NC
