Инсталляция апаратного обеспечения

- 20 -

9

1

10

2

1

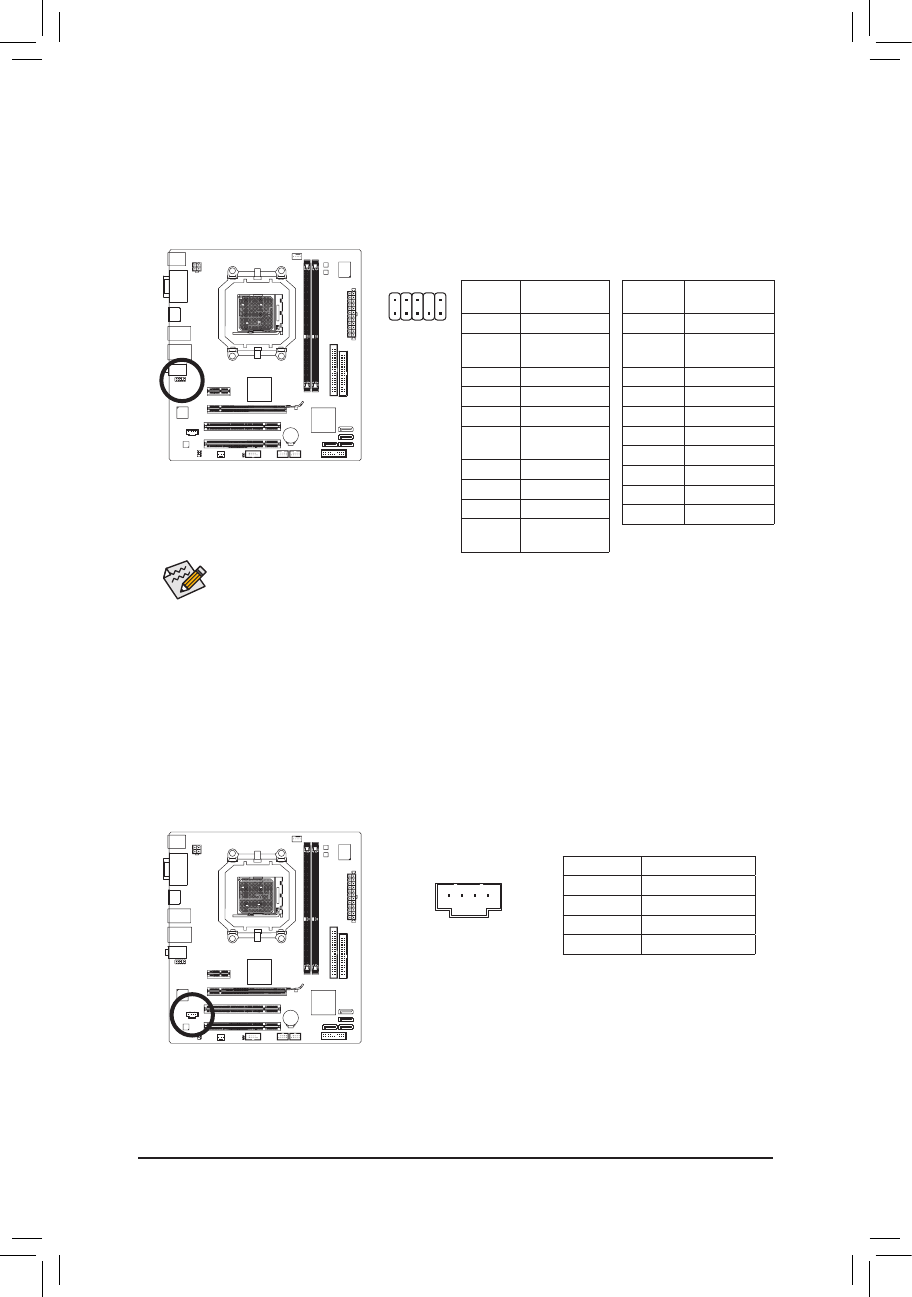

9)  F_AUDIO (Разъем фронтальной аудиопанели)

Группа контактов на передней панели поддерживает стандарты Intel High Definition audio (HD) и

AC'97 для подключения передних аудиоразъемов корпуса. Выполняя процедуру подключения,

соблюдайте полярность, следуя инструкции. Некорректное подключение компонентов влечет за

собой неработоспособность аудиоподсистемы, а в отдельных случаях даже выход ее из строя.

Для фронтальной панели

HD Audio:

Для фронтальной панели

AC'97 Audio:

•

   По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса

HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель для

совместной работы с AC'97-аудиоподсистемой, обратитесь за дополнительной

информацией к Главе 5 "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".

•   Pазъемы аудио представлены как на передней, так и на задней панели системного

блока. Если требуется активировать режим Mute (Временное отключение

аудиосигнала) для задней панели обратитесь к Главе 5 "Конфигурирование 2/4/5.1/7.1-

канальной аудиоподсистемы" (только для шасси с фронтальной панелью HD Audio).

•    Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается

от стандартной. Для получения информации о конфигурировании аудиомодуля

обратитесь к изготовителю корпуса.

10)  CD_IN (Разъем CD In)

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.

№

контакта

Пояснения

1

MIC2_L

2

GND

(заземление)

3

MIC2_R

4

-ACZ_DET

5

LINE2_R

6

GND

(заземление)

7

FAUDIO_JD

8

No Pin

9

LINE2_L

10

GND

(заземление)

№

контакта

Пояснения

1

MIC

2

GND

(заземление)

3

MIC Power

4

NC

5

Line Out (R)

6

NC

7

NC

8

No Pin

9

Line Out (L)

10

NC

№ контакта Пояснения

1

CD-L

2

GND (заземление)

3

GND (заземление)

4

CD-R
