- 15 -

Инсталляция апаратного обеспечения

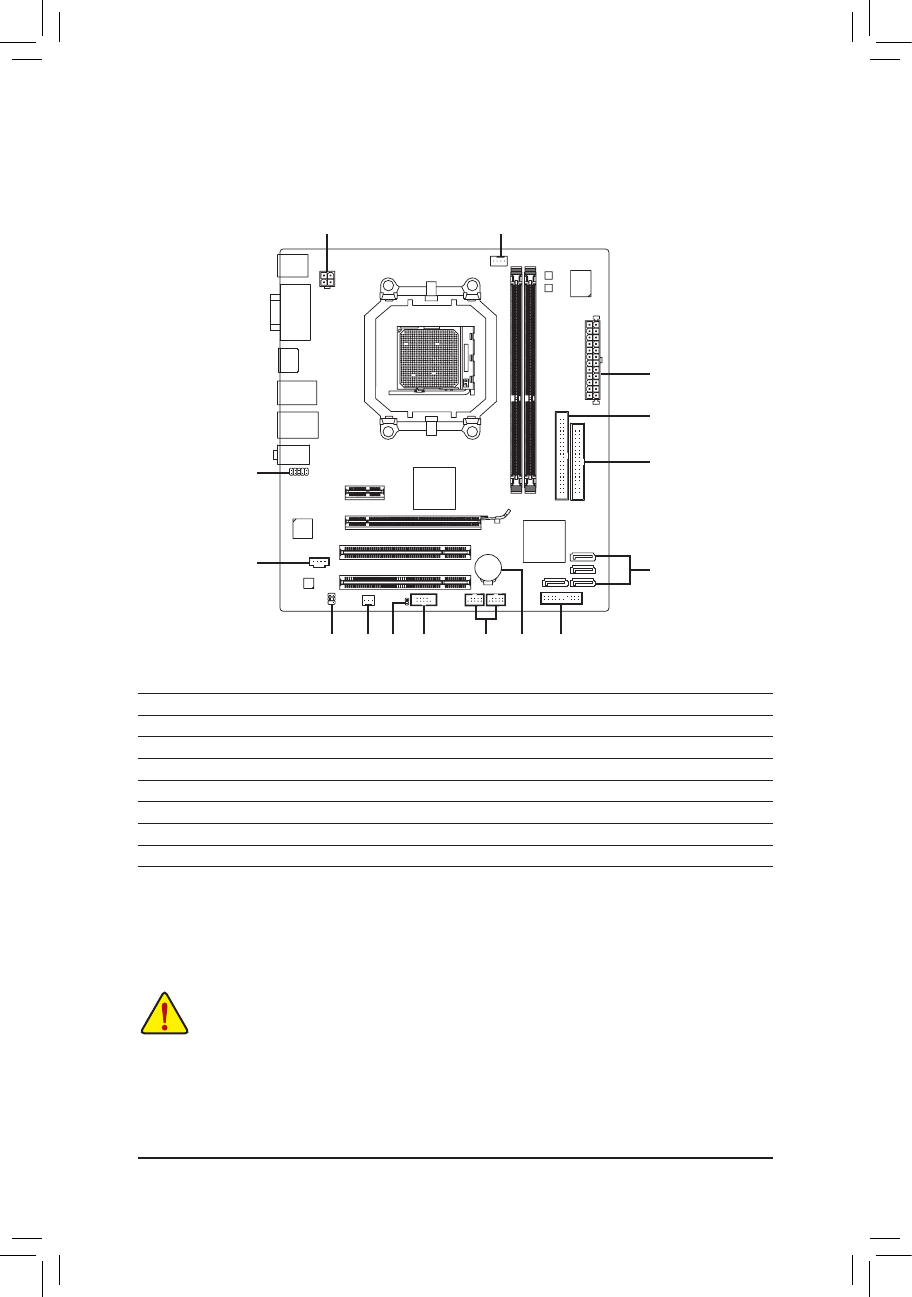

1-7  Внутренние интерфейсные разъемы

Прежде чем подключать внешние устройства, внимательно прочитайте следующую инструкцию:

•

До подключения устройства, убедитесь в том, что контактная группа  разъема его

интерфейса совместима с соответствующим разъемом на системной плате.

•

Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции

нового устройства выключите ПК и отсоедините силовой кабель от блока питания.

•

По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,

что все интерфейсные и иные кабели подключены к системной плате должным образом,

после чего еще раз проверьте надежность соединений.

1

3

9

10

4 14 13

12

8

7

5

6

2

11

15

1)

ATX_12V

9)

F_AUDIO

2)

ATX

10) CD_IN

3)

CPU_FAN

11) SPDIF_IO

4)

SYS_FAN

12) F_USB1/F_USB2

5)

FDD

13) COM

6)

IDE

14) CLR_CMOS

7)

SATA2_0/1/2/3

15)

BAT

8)

F_PANEL
