Инсталляция апаратного обеспечения

- 18 -

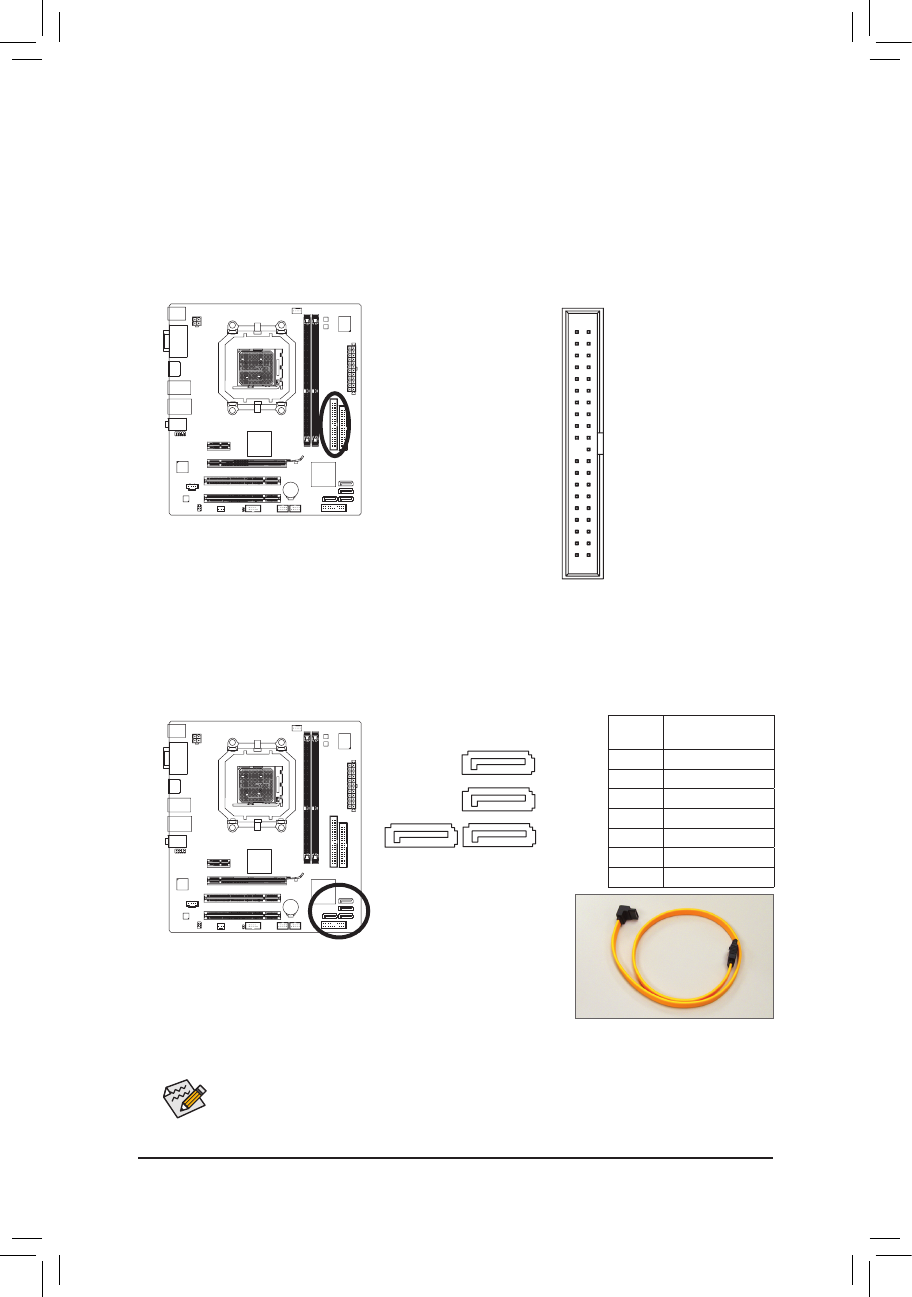

6)  IDE (Разъем IDE-интерфейса)

Разъем IDE допускает подключение двух IDE-устройств  (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный

ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению

к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,

необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).

Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из

комплекта поставки накопителя.

2

40

1

39

7)  SATA2_0/1/2/3 (Разъемы интерфейса SATA)

Разъем SATA соответствует спецификации SATA II (пиковая пропускная способность 3 Гбит/с)

и совместим с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с). Каждый

SATA-разъем на плате обеспечивает подключение одного SATA- устройства. Контроллер AMD

SB710 предоставляет возможность организовать для дисковой подсистемы RAID-массив уровня

0,1,10 и JBOD. Дополнительная информация о конфигурировании RAID-массива размещена в

Главе 5 "Конфигурирование SATA жестких дисков")

•

  Конфигурация RAID-массивов уровня 0 и 1 требует наличия минимум 2-х накопителей.

В случае использования более 2-х накопителей их общее число должно быть чётным.

•

  Конфигурация RAID массива уровня 10 требует наличия минимум 4-х накопителей, при

этом общее число накопителей должно быть чётным.

SATA2_0

SATA2_1

1

1

1

7

7

7

SATA2_2

SATA2_3

Подключите Г-образный разъем

интерфейсного кабеля к SATA

жесткому диску.

№

контакта

Пояснения

1

GND (заземление)

2

TXP

3

TXN

4

GND (заземление)

5

RXN

6

RXP

7

GND (заземление)
