Hardware Installation
- 23 -
English

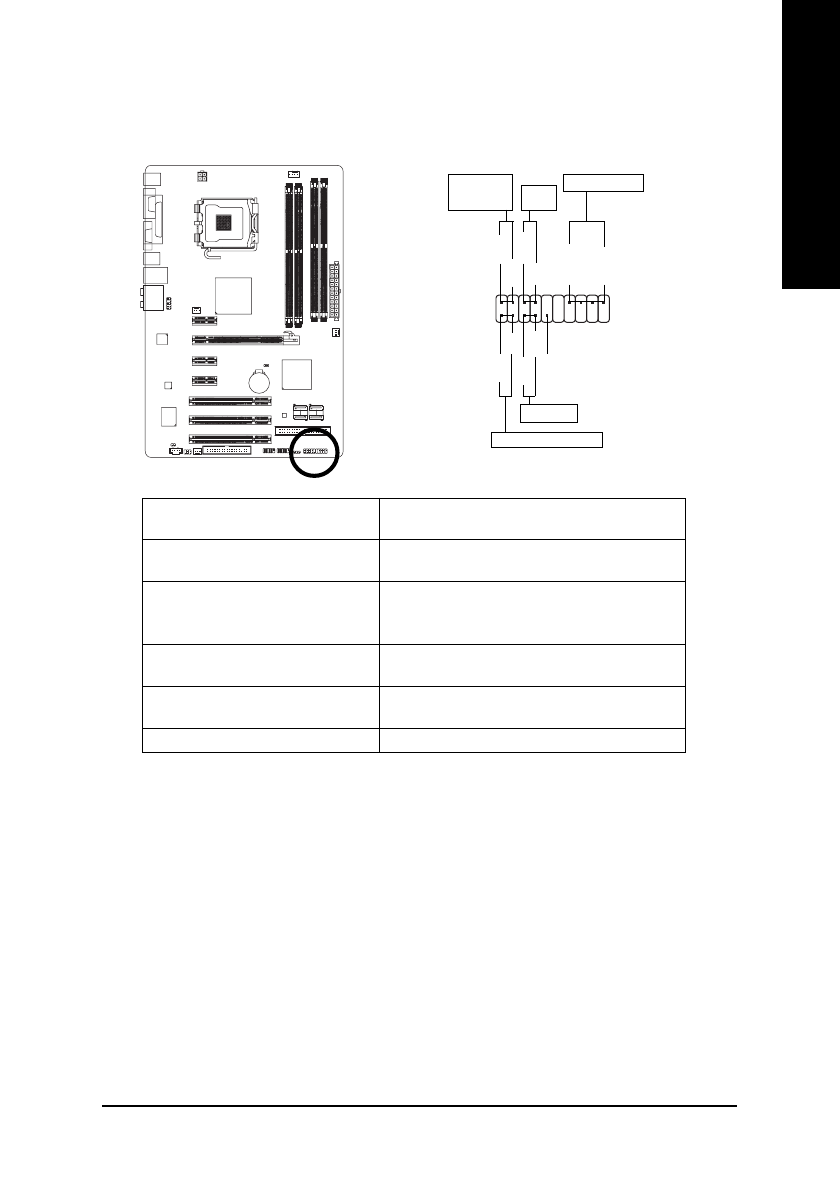

11) F_PANEL (Front Panel Jumper)
Please connect the power LED, PC speaker, reset switch and power switch etc. of your chassis
front panel to the F_PANEL connector according to the pin assignment below.
1
2
1 9
2 0
HD-
HD+
RES+
RES-
NC
IDE Hard Disk Active LED
Reset Switch
SPEAK-
MSG-
MSG+
PW-
PW+
Message LED/
P o w e r /
Sleep LED
Speaker Connector
SPEAK+
Power
Switch
MSG (Message LED/Power/Sleep LED)
Pin 1: LED anode(+)
(Yellow)
Pin 2: LED cathode(-)
PW (Power Switch)
Open: Normal
(Red)
Close: Power On/Off
SPEAK (Speaker Connector)
Pin 1: Power
(Amber)
Pin 2- Pin 3: NC
Pin 4: Data(-)
HD (IDE Hard Disk Active LED)
Pin 1: LED anode(+)
(Blue)
Pin 2: LED cathode(-)
RES (Reset Switch)
Open: Normal
(Green)
Close: Reset Hardware System
NC ( Purple)
NC
