GA-945G-DS3 Motherboard
- 22 -
English

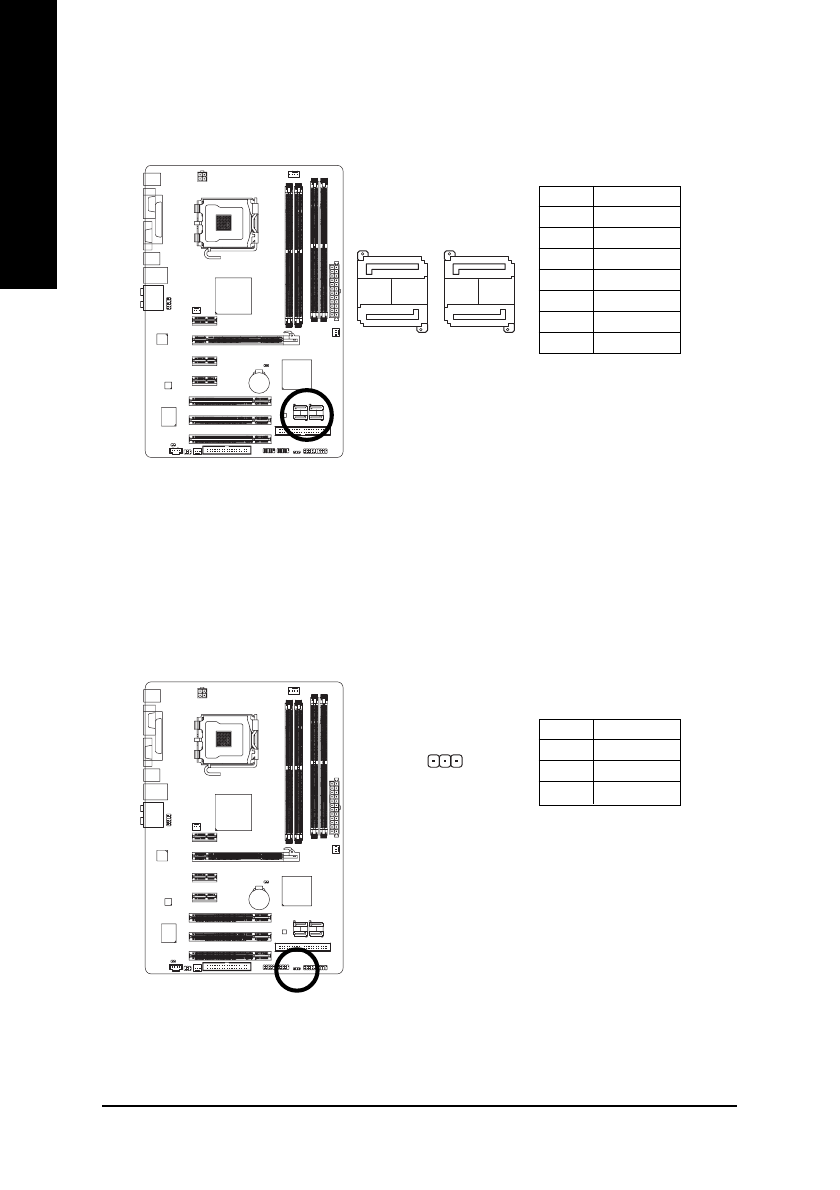

9) SATAII0 / 1 / 2 / 3 (SATA 3Gb/s Connector, Controlled by ICH7)
SATA 3Gb/s can provide up to 300 MB/s transfer rate. Please refer to the BIOS setting for the SATA
3Gb/s and install the proper driver in order to work properly.
Pin No.
Definition
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
1
7
1
7
SATAII2
SATAII3
1
7
1
7
SATAII0
SATAII1
10) PWR_LED
The PWR_LED connector is connected with the system power indicator to indicate whether the
system is on/off. It will blink when the system enters suspend mode(S1).
Pin No.
Definition
1
MPD+
2
MPD-
3
MPD-
1
