- 30 -
GA-8GE800 Pro Motherboard
English

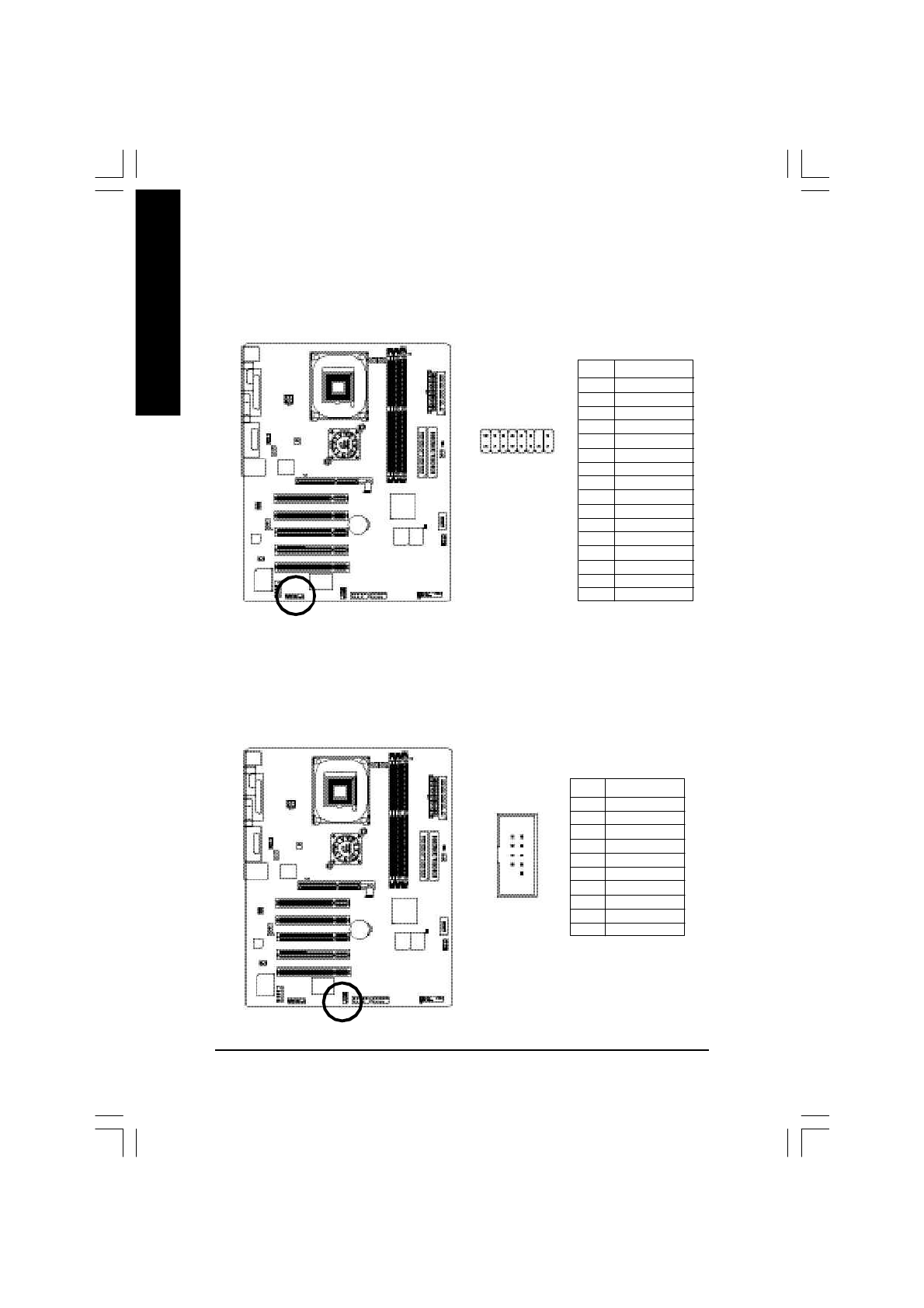

23) F1_1394 ( IEEE 1394 Connector)
Please Note:
Serial interface standard se t by Institute of Elec trical and Electronics Engineers, which
has featu res like high sp eed, high ban dwidth a nd hot p lug.
24) F2_1394 ( IEEE 1394 Connector)
Please Note:
Serial interface standard se t by Institute of Elec trical and Electronics Engineers, which
has featu res like high sp eed, high ban dwidth a nd hot p lug.
1
Pin No. Definition
1
Power
2
Power
3
T PA0+
4
T PA0-
5
GND
6
GND
7
TPB0+
8
TPB0-
9
Power
10
Power
11
T PA1+
12
T PA1-
13
GND
14
No Pin
15
TPB1+
16
TPB1-
1
Pin No. Definition
1
T PA2+
2
T PA2-
3
GND
4
GND
5
TPB2+
6
TPB2-
7
Power
8
Power
9
No Pin
10
GND
