- 29 -
Hardware Installation Process
English
Pin No. Definition
1
VCC
2
SCAPWCTL-
3
SCAC4
4
SCAIO
5
SCACLK
6
GND
7
SCARST-
8
SCALED
9
SCAC8
10
SCAPSNT

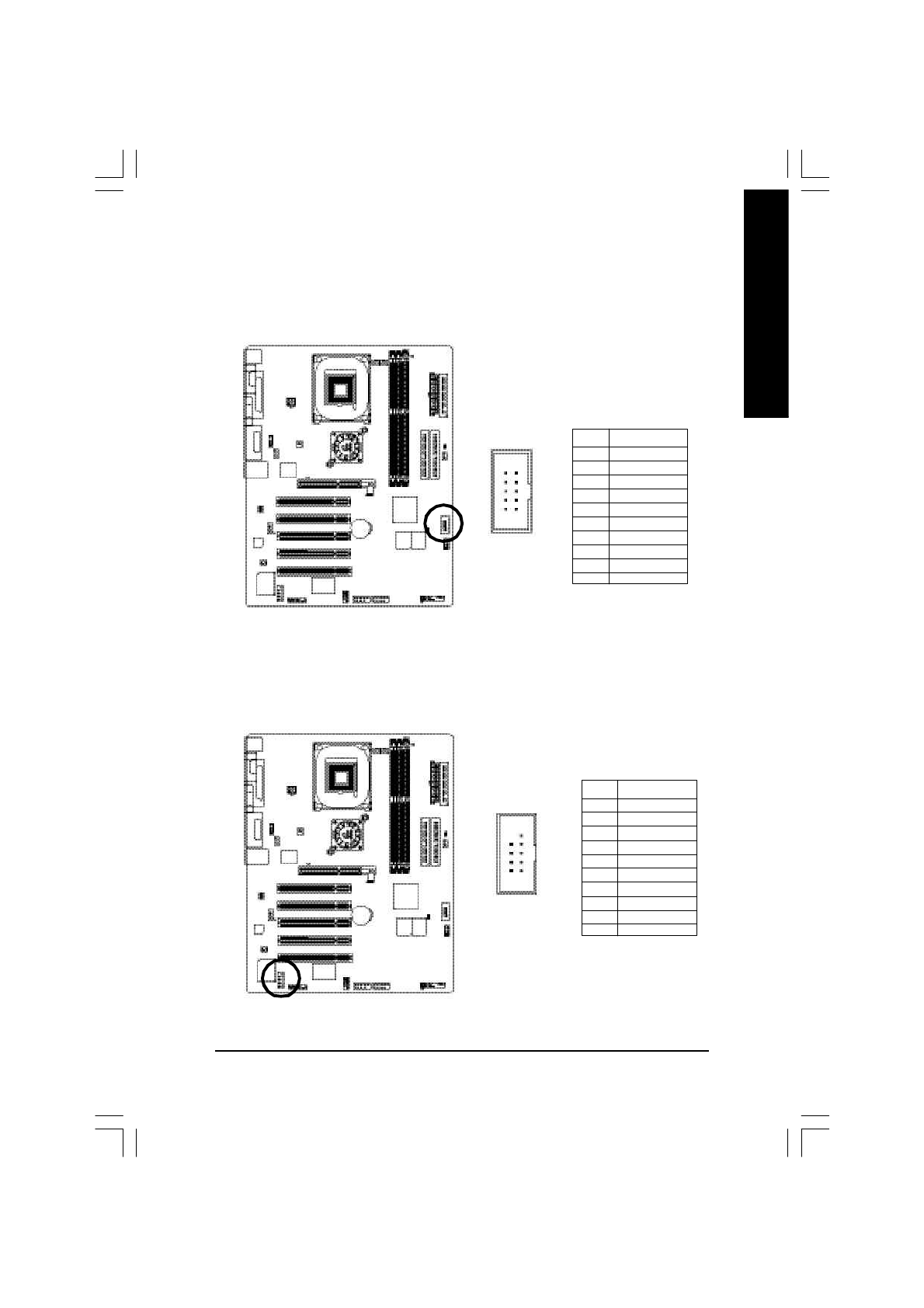

21) SCR (Smart Card Reader Header,Black Connector)
This M B supports smart card reader. To enable sm art card reader function an optional sm art card reader
box is req uired. Please contac t your autherized distributor.
1
5
10
6
22) COMB (COM B Connector)(White)
Be car eful with the polarity of the COM B connector. Check th e pin assign m ent while you c onnect the
COM B ca ble. Please contact your nearest dealer for optional COM B cable.
Pin No. Definition
1
NDCDB-
2
NSINB
3
NSOUTB
4
NDT RB-
5
GND
6
NDSRB-
7
NRTSB-
8
NCTSB-
9
NRIB-
10
No Pin
1
9
10
2
