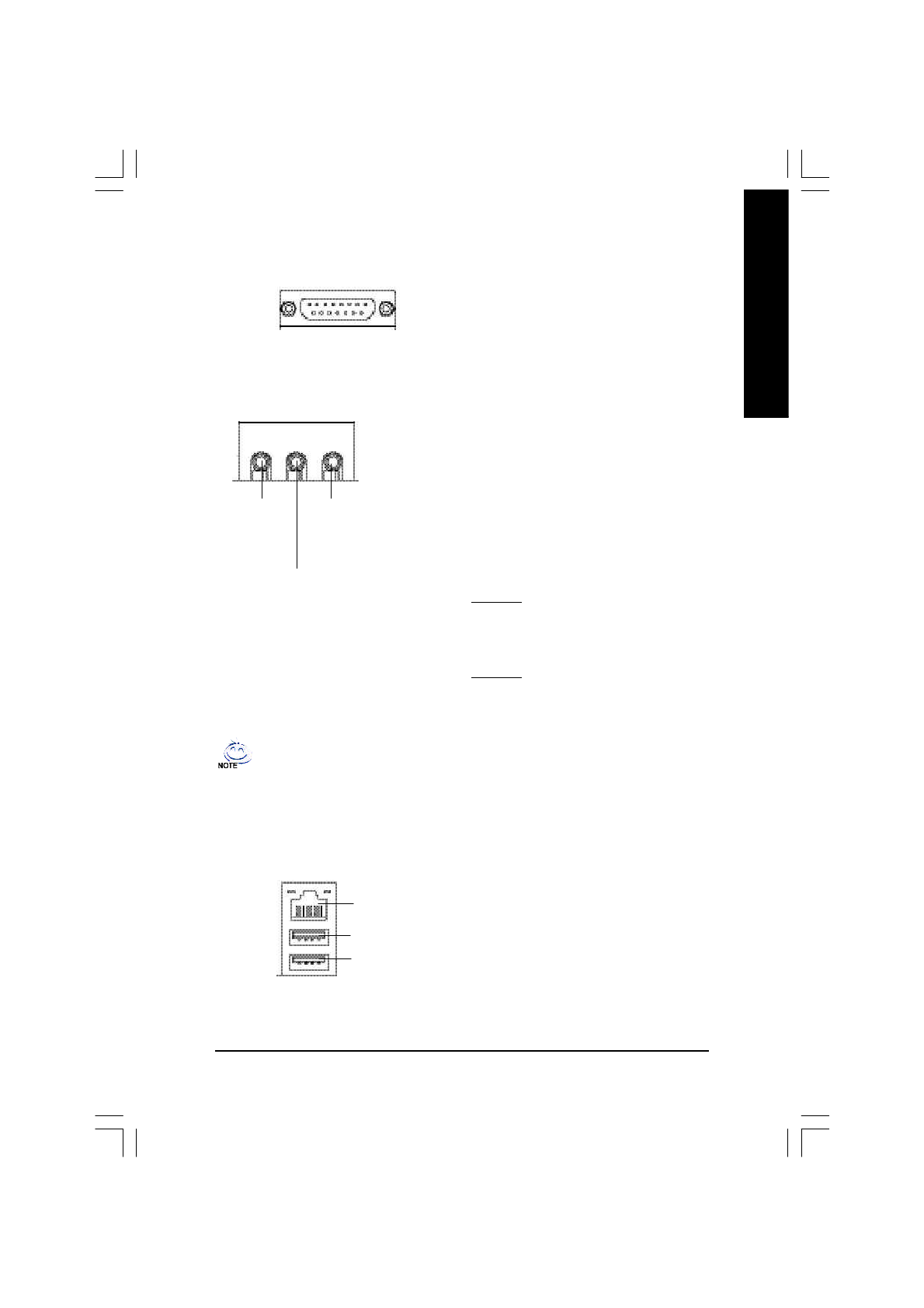

Hardware Installation Process
English
w
Game /MIDI Ports
x
Audio Connectors
Ø
This connector supports joystick, MIDI keyboard
and other relate audio devices.
Ø
After in stall onboa rd au dio driver, you may
connect spea ker to Line Out jack, micro phone
to MIC In jac k.
Device like CD-ROM , walkma n etc ca n be
conn ected to Lin e-In jack.
Please note:
You are able to use 2-/4-/6- channel audio
feature by S/W selection.
If you want to enable 6-channel function, you
have 2 choose for hardware connection.
Method1:
Connect "Front Speaker" to "Line Out"
Connect "Rear Speaker" to "Line In"
Connect "Center and Subwoofer" to "MIC Out".
Method2:
You can refer to page 26, and contact your
nearest dealer for optional SUR_CEN cable.
Joystick/ MIDI (15 pin Fema le)
Line In
(Rear Speaker)
M IC In
(Center and Subwoofer)
If you want the detail information for 2-/4-/6-channel audio setup
installation, please refer to page 87.
Line Out
(Front
Speaker)
y
USB & LAN Connector
Ø
Befo re you connect your device(s) into USB
connector(s), please make sure your device(s)
such as USB keyboard,mouse, scanner, zip,
spea ker..etc. Have a stand ard USB interface.
Also make sure your OS supports USB
con troller.
If your OS doe s not supp ort USB con troller,
pleas e contac t OS vend or for p ossible patch
or driver upgrade. For more information please
contact you r OS or device(s) vend ors.
USB 0
USB 1
LAN
