- 16 -

GA-8GE800 Pro Motherboard

English

Step 4: Connect ribbon cables, cabinet wires, and power
supply

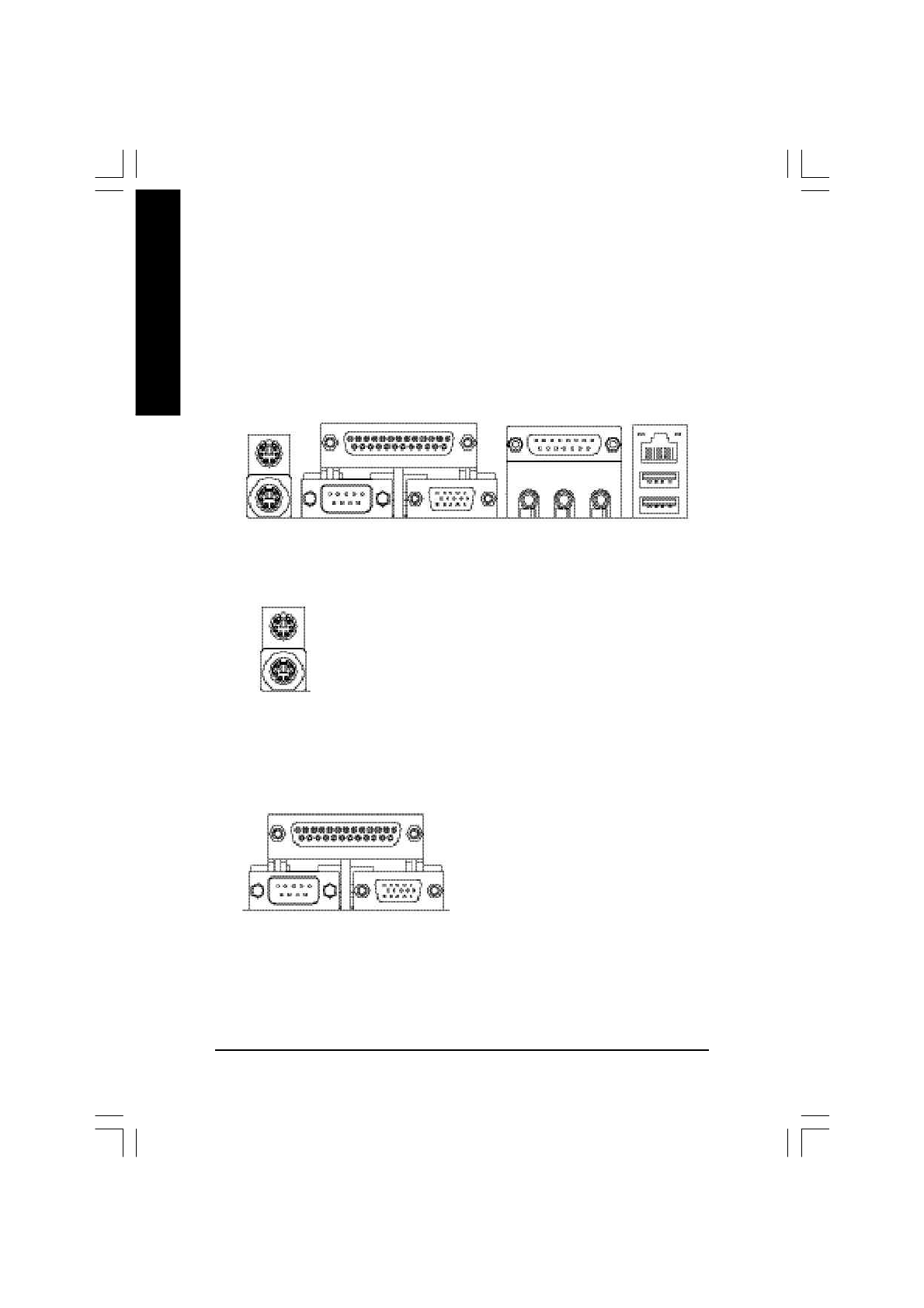

Step 4-1: I/O Back Panel Introduction

u

 PS/2 Keyboard and PS/2 Mouse Connector

Ø

This connector supports standard PS/2 keyboard

and PS/2  mouse.

PS/2 Mouse  Connector
(6 pin Female)

PS/2 Keyboard Con nector
(6 pin Female)

u

v

w

x

y

v

Parallel Port, Serial Port and VGA Port (LPT/COMA/VGA)

Ø

This connector supports 1 standard COM  port,
1 Pa rallel port  and 1  VGA p ort. Device like
prin ter can  be con nected to Para llel po rt ;
mouse and modem etc can be connected to
Serial ports.

Paralle l Po rt
(25 pin Female)

COMA

VGA

Se rial Po rt
(9 pin Ma le)

VGA Port
(15 pin Female)
