챕터 2: 하드웨어 설치 | 17
B550MX/E PRO | B550MH/E PRO
2�7 헤더 & 커넥터

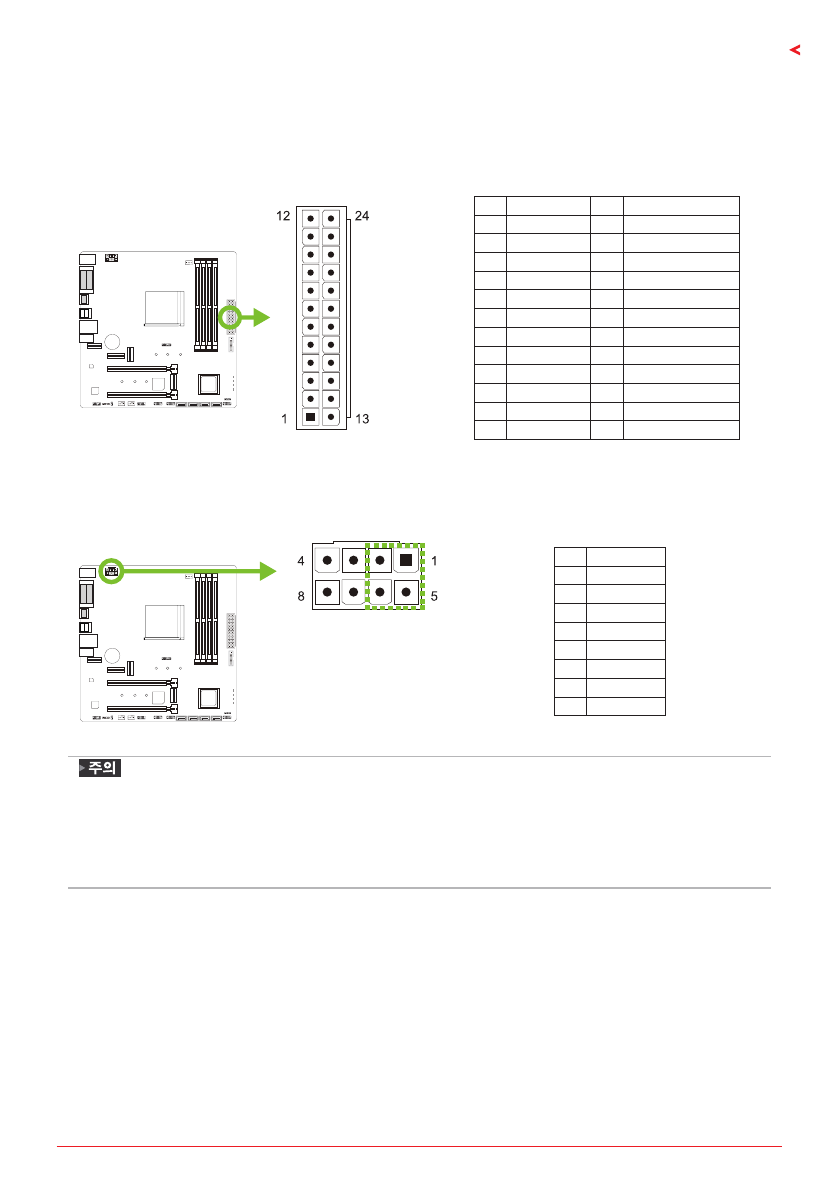

ATX: ATX 전원 커넥터
더 나은 호환성을 위해, 표준 24-핀 전원 공급장치의 사용을 추천합니다. 커넥터를
연결하기 전에 올바른 방향인지 확인하여 주십시오.
핀
배열
핀
배열
13
+3.3V
1
+3.3V
14
-12V
2
+3.3V
15
접지
3
접지
16
PS_ON
4
+5V
17
접지
5
접지
18
접지
6
+5V
19
접지
7
접지
20
NC
8
PW_OK
21
+5V
9
대기전압+5V
22
+5V
10
+12V
23
+5V
11
+12V
24
접지
12
+3.3V
ATX_12V_2X4: ATX 전원 커넥터
이 커넥터는 CPU 전력 회로로 +12V를 공급합니다. CPU 전력 플러그가 4핀이라면,
ATX_12V_2X4의 1-2-5-6핀에 꽂아주십시오.
핀
정의
1
+12V
2
+12V
3
+12V
4
+12V
5
접지
6
접지
7
접지
8
접지
» 시스템을 켜기 전, ATX 과 ATX_12V_2X4 커넥터가 모두 잘 연결되어 있는지 확인하여
주십시오.
» 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질
수 있습니다. 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을
권장합니다.
Содержание
- 44 Содержание; Информация FCC и авторское право ��������������������������������������������������������������������
- 46 Технические характеристики
- 48 Разъемы задней панели
- 49 �5 Компоновка материнской платы
- 50 Глава 2: Установка оборудования; �1 Установка центрального процессора (ЦП); Шаг 1: Найдите сокет ЦП на материнской плате.
- 51 Шаг 4: Крепко удерживая ЦП, опустите рычаг в положение фиксации.
- 52 установки винтов в отверстия на следующей схеме.
- 53 �3 Подключение охлаждающих вентиляторов; от производителя вентилятора.; CPU_FAN: Штыревой соединитель вентилятора ЦП; �4 Установка системной памяти; Модули DDR4
- 54 защелкнулисьи модуль DIMM установился должным образом.; Емкость памяти; Расположение; Установка двухканальной памяти; Статус двойного
- 55 �5 Слоты расширения
- 56 Установка карты расширения
- 57 �6 Установка перемычки и переключателя; JCMOS1: Перемычка очистки CMOS; Указания по очистке CMOS:; Отсоедините питание переменного тока.
- 58 �7 Штыревые соединители и разъемы; ATX: разъем источника питания ATX; правильной ориентации.
- 59 F_PANEL: штыревой соединитель передней панели; переключателя передней панели корпуса ПК; SPKR: штыревой соединитель динамика шасси; Подключите динамик шасси к этому штыревому соединителю.
- 60 Эти разъемы подключаются к жестким дискам SATA через кабели SATA.; периферийным устройствам.; периферийным устройствам.
- 61 COM1: разъем последовательного порта
- 62 �8 Светодиоды; SYSTEM Status LED: Светодиодные индикаторы отладки; Эти светодиоды показывают состояние материнской платы.; CPU - указывает, что ЦП не обнаружен или; не обнаружен или неисправен.
- 63 Глава 3: UEFI BIOS и программное обеспечение | 21; Глава 3: UEFI BIOS и программное обеспечение; �1 Настройка UEFI BIOS
- 64 2 | Глава 3: UEFI BIOS и программное обеспечение
- 65 Глава 3: UEFI BIOS и программное обеспечение | 23
- 66 4 | Глава 3: UEFI BIOS и программное обеспечение; Резервное копирование BIOS
- 67 Глава 3: UEFI BIOS и программное обеспечение | 25; �3 Программное обеспечение; Установка программного обеспечения; установки драйвера, если включена функция автозапуска.; Запуск программного обеспечения; Утилита BIOScreen
- 68 Глава 4: Полезная помощь; Установка драйвера
- 69 Звуковой код BIOS AMI; Звуковые коды загрузочного блока; Звуковые POST-коды BIOS; Количество; Код Описание
- 71 Поиск и устранение неисправностей; Неисправность; Перегрев ЦП; это означает, что активирована функция защиты ЦП.
- 72 Функции RAID; Особенности и преимущества
Характеристики
