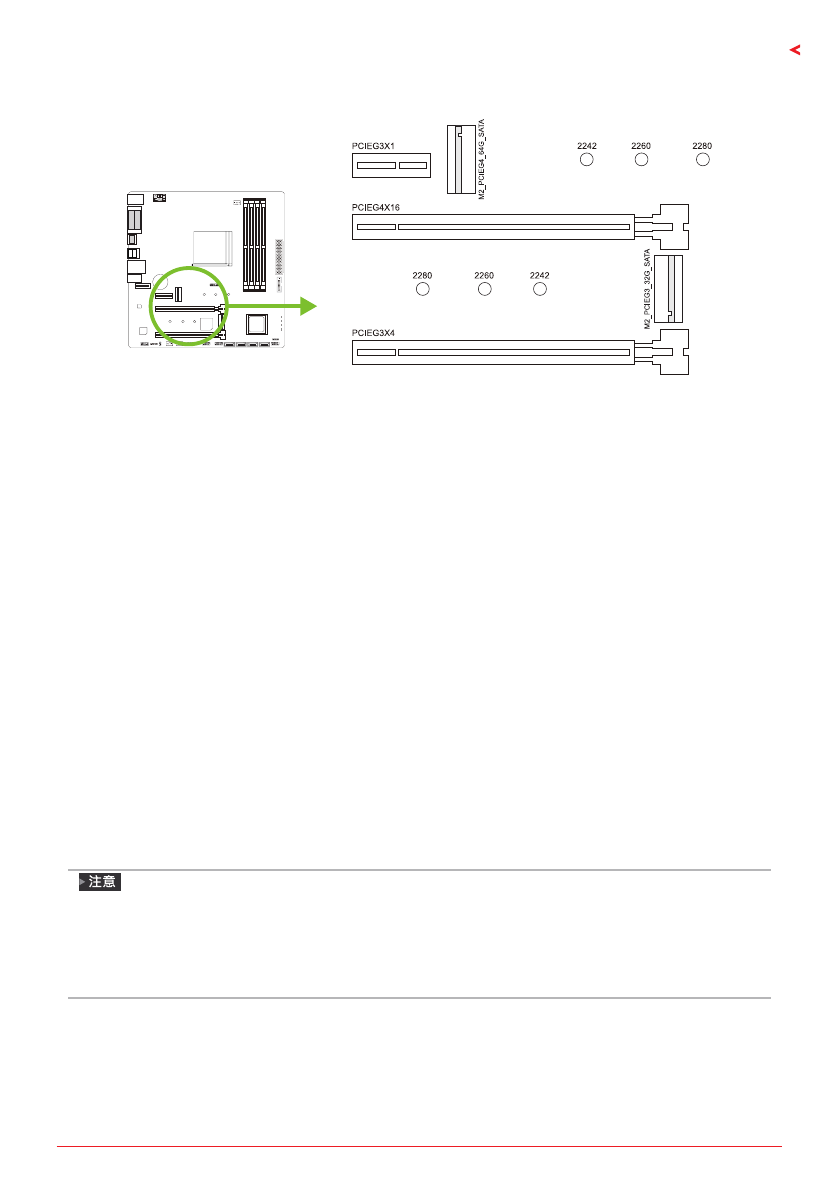

2�5 擴充插槽

PCIEG4X16: PCI-Express Gen3/ Gen4 x16 插槽 (x16 通道)

•   符合PCI-Express 3.0規範。最大帶寬總計為32GB/s。

•   符合PCI-Express 4.0規範。最大帶寬總計為64GB/s。

•   AMD

®

 Ryzen™ 處理器支援PCIe 3.0 x16/ 4.0 x16通道。

•   AMD

®

 Ryzen™搭載Radeon™ 顯示卡處理器支援PCIe 3.0 x16通道。

PCIEG3X4: PCI-Express Gen3 x16 插槽 (x4 通道)

•   符合PCI-Express 3.0規範。最大帶寬總計為8GB/s。

•   支援PCIe 3.0 x4通道。

PCIEG3X1: PCI-Express Gen3 x1 插槽

•   符合PCI-Express 3.0規範。

•   每個資料傳輸頻寬高達1GB/s； 總頻寬為2GB/s。

M2_PCIEG4_64G_SATA/ M2_PCIEG3_32G_SATA: M�2 (M Key) 插槽

•   M.2插槽支援2242/2260/2280類型SSD模組, 安裝M.2模組前請將六角柱放到正確

的位置。

•   M2_PCIEG4_64G_SATA:

支援M.2 SATA III (6.0 Gb/s)模組與M.2 PCI Express Gen4 x4模組 (64Gb/s) 或

Gen3 x4模組 (32Gb/s) - NVMe/ AHCI SSD。

•   M2_PCIEG3_32G_SATA:

支援M.2 SATA III (6.0 Gb/s)模組與M.2 PCI Express  Gen3 x4模組 (32Gb/s) -

NVMe/ AHCI SSD。

»

根據不同的CPU會有不同的速度。

»

PCIe 4.0速度僅適用於AMD

®

 Ryzen™第三代Matisse和第四代Vermeer處理器。

»

M.2插槽(M Key) (M2_PCIEG4_64G_SATA) : 頻寬取決於處理器。支援PCI-E 4.0 x4 (64Gb/s)

速度，該速度僅限於Ryzen第三代Matisse和第四代Vermeer處理器。

»

使用PCIe x1插槽(PCIEG3X1)時，PCIe x16插槽(PCIEG3X4)將調整為x2通道。
