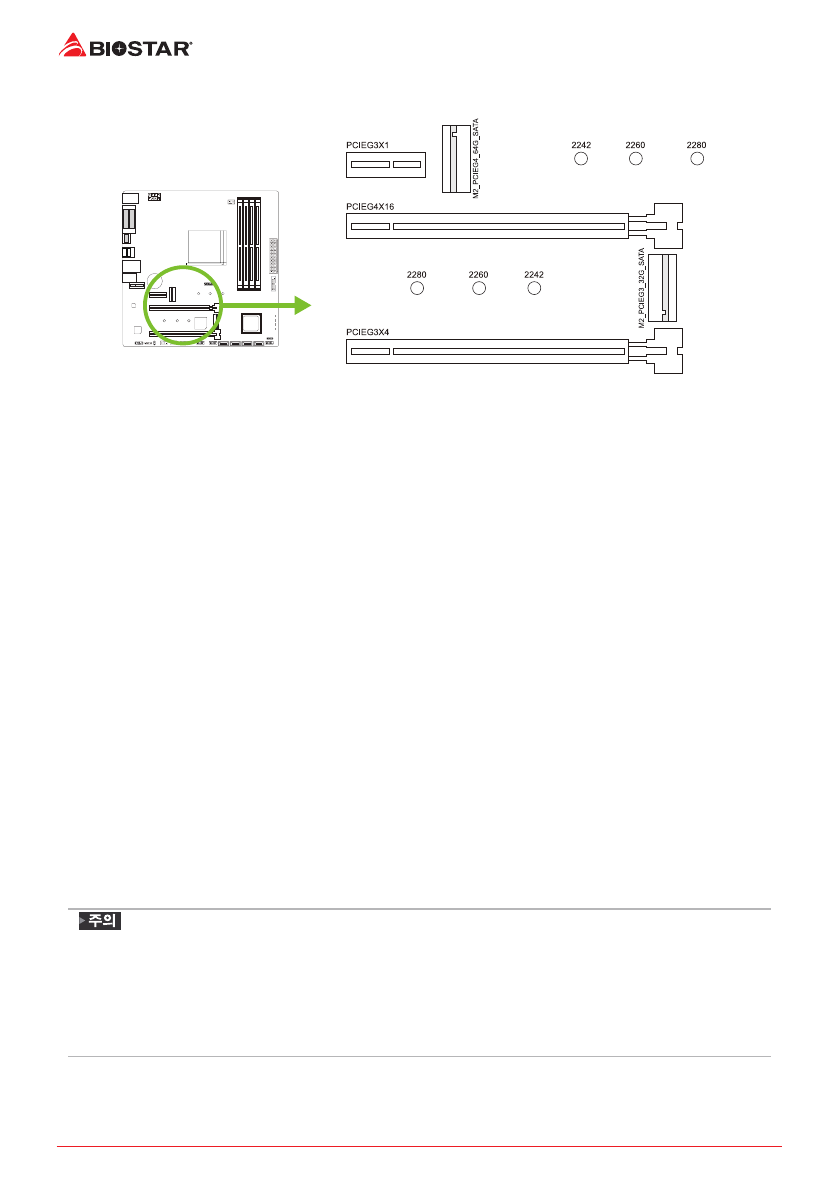

14 | 챕터 2: 하드웨어 설치
2�5 확장 슬롯
PCIEG4X16: PCI-Express 3세대/ 4세대 x16 슬롯 (x16 차선)
• PCI-Express 3.0 규격. PCIe 슬롯의 최대 대역폭은 32GB/s입니다.
• PCI-Express 4.0 규격. PCIe 슬롯의 최대 대역폭은 64GB/s입니다.
• AMD
®
Ryzen™ 프로세서는 PCIe 3.0 x16/ 4.0 x16 모드를 지원합니다.
• Radeon Vega 그래픽 프로세서가 탑재 된 AMD
®
Ryzen™은 PCIe 3.0 x16 모드를
지원합니다.
PCIEG3X4: PCI-Express 3세대 x1 슬롯 (x4 차선)
• PCI-Express 3.0 규격. PCIe 슬롯의 최대 대역폭은 8GB/s입니다.
• PCIe 3.0 x4 모드 지원
PCIEG3X1: PCI-Express 3세대 x1 슬롯
• PCI-Express 3.0 규격.
• 방향 당 데이터 전송 대역폭은 최대 1GB/s이며, 총 2GB/s 입니다.
M2_PCIEG4_64G_SATA/ M2_PCIEG3_32G_SATA: M�2 (M Key) 슬롯
• M.2 슬롯은 M.2 타입 2242/2260/2280 SSD 모듈을 지원합니다. M.2 SSD 모듈을
장착할 때 육각 렌치를 사용하여올바른 위치에장착하여주십시오.
• M2_PCIEG4_64G_SATA:
SATA III (6.0Gb/s) 모듈 지원 및 M.2 PCI Express Gen4 x4 모듈 (64Gb/s) 또는
Gen3 x4 모듈 (32Gb/s) 을 지원합니다 - NVMe/ AHCI SSD 모듈 지원
• M2_PCIEG3_32G_SATA:
SATA III (6.0Gb/s) 모듈 지원 및 M.2 PCI Express Gen3 x4 모듈 (32Gb/s) 을
지원합니다 - NVMe/ AHCI SSD 모듈 지원
» CPU에 따라 다른 속도가 있습니다.
»
PCIe 4.0은 AMD
®
Ryzen™ 3 세대 Matisse 및 4 세대 Vermeer CPU로 제한됩니다.
»
M.2 (M Key) 소켓 (M2_PCIEG4_64G_SATA) : 대역폭은 CPU에 따라 다릅니다. PCI-E 4.0 x4
(64Gb/s)를 지원하며 Ryzen 3 세대 Matisse 및 4 세대 Vermeer CPU로만 제한됩니다.
»
PCIe x1 슬롯 (PCIEG3X1)을 사용하는 경우 PCIe x16 슬롯 (PCIEG3X4)이 x2 모드로
조정됩니다
