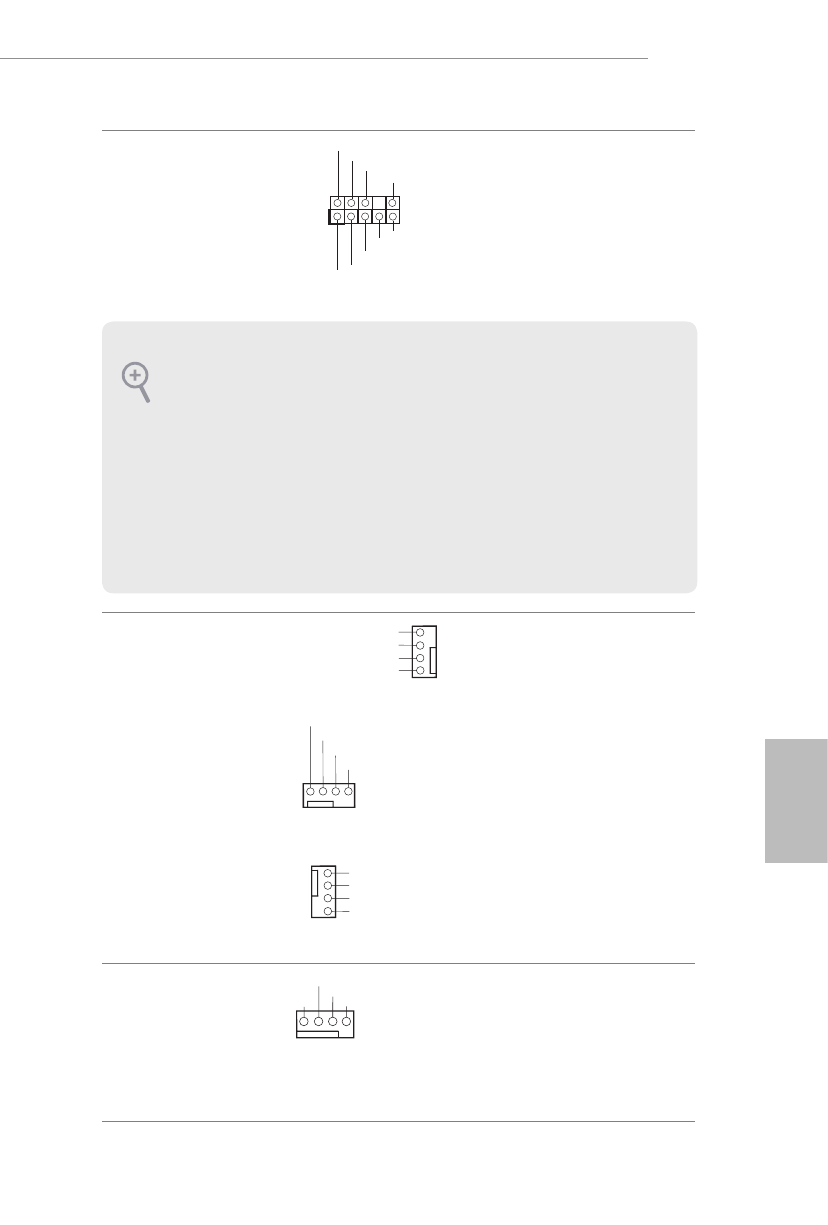

Español
X570 Pro4
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº 27)
Este cabezal se utiliza
para conectar dispositivos
de audio al panel de audio
frontal.
Conectores del ventilador
de la bomba de agua del
chasis
(CHA_FAN1/WP de 4
contactos)
(consulte la pág. 1, nº 11)
(CHA_FAN2/WP de 4
contactos)
(consulte la pág. 1, nº 22)
(CHA_FAN3/WP de 4
contactos)
(consulte la pág. 1, nº 29)
Esta placa base proporciona tres
conector de ventilador del chasis
de refrigeración por agua de 4
contactos. Si tiene pensando
conectar un ventilador de refrige-
ración por agua del chasis de 3
contactos, conéctelo al contacto
1-3.
Conector del ventilador
de la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág. 1, nº 2)
Esta placa base contiene un
conector de ventilador (ventilador
silencioso) de CPU de 4 contac-
tos. Si tiene pensando conectar
un ventilador de CPU de 3 con-
tactos, conéctelo al contacto 1-3.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para que
pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual y en
el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguiendo
los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la ficha “micrófono frontal” (Front Mic) en el panel
de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
G N D
+ 1 2 V
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
1 2 3 4
