English
30

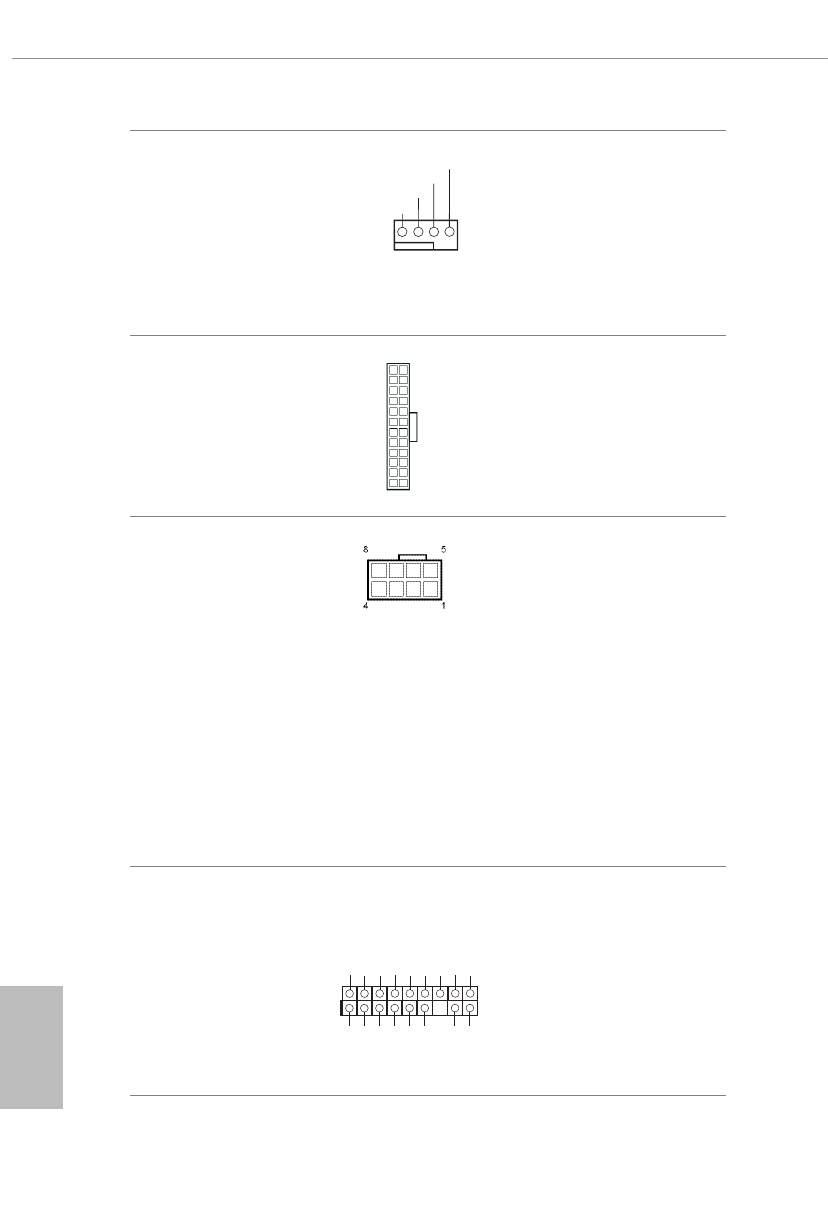

CPU Water Pump Fan
Connector
(4-pin CPU_FAN2/WP)
(see p.1, No. 3)
This motherboard
provides a 4-Pin water
cooling CPU fan
connector. If you plan
to connect a 3-Pin CPU
water cooler fan, please
connect it to Pin 1-3.
ATX Power Connector
(24-pin ATXPWR1)
(see p.1, No. 7)
This motherboard pro-
vides a 24-pin ATX power
connector. To use a 20-pin
ATX power supply, please
plug it along Pin 1 and Pin
13.
ATX 12V Power
Connector
(8-pin ATX12V1)
(see p.1, No. 1)
This motherboard pro-
vides an 8-pin ATX 12V
power connector. To use a
4-pin ATX power supply,
please plug it along Pin 1
and Pin 5.
*Warning: Please make
sure that the power cable
connected is for the CPU
and not the graphics
card. Do not plug the
PCIe power cable to this
connector.
TPM Header
(17-pin TPMS1)
(see p.1, No. 26)
This connector supports Trusted
Platform Module (TPM) system,
which can securely store keys,
digital certificates, passwords,
and data. A TPM system also
helps enhance network security,
protects digital identities, and
ensures platform integrity.
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
12
1
24
13
1
G
N
D
S
M
B
_
D
A
T
A
_
M
A
IN
L
A
D
2
L
A
D
1
G
N
D
S
_
P
W
R
D
W
N
#
S
E
R
IR
Q
#
G
N
D
P
C
IC
L
K
P
C
IR
S
T
#
L
A
D
3
+
3
V
L
A
D
0
+
3
V
S
B
G
N
D
F
R
A
M
E
S
M
B
_
C
L
K
_
M
A
IN
