English
31
X570 Pro4

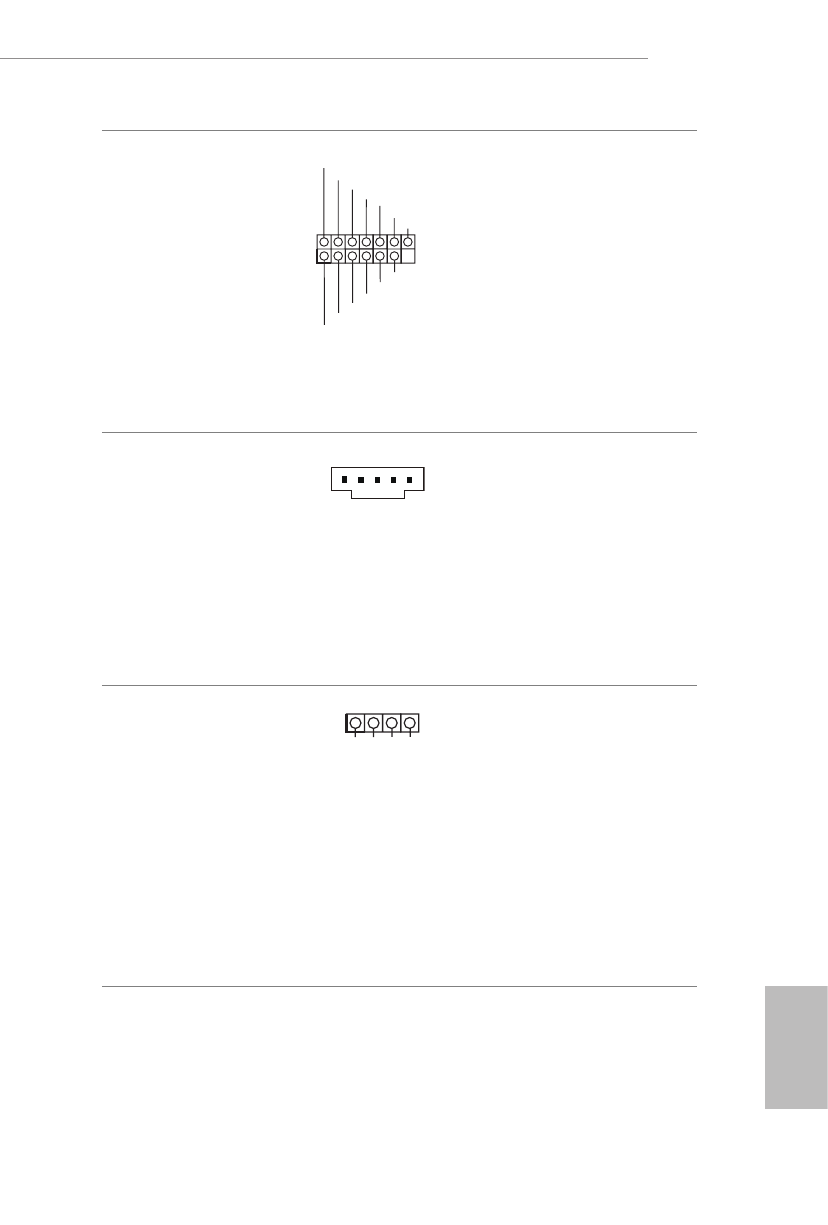

SPI TPM Header
(13-pin SPI_TPM_J1)
(see p.1, No. 10)
This connector supports
SPI Trusted Platform
Module (TPM) system,
which can securely store
keys, digital certificates,
passwords, and data. A
TPM system also helps
enhance network security,
protects digital identities,
and ensures platform
integrity.
Thunderbolt AIC
Connector
(5-pin TB1)
(see p.1, No. 28)
Please connect a Thunderbolt™
add-in card (AIC) to the
Thunderbolt AIC connector via
the GPIO cable.
* Please install the Thunderbolt™
AIC card to PCIE3 (default
slot).
* For the further information,
please visit www.asrock.com.
RGB LED Headers
(4-pin RGB_LED1)
(see p.1, No. 24)
(4-pin RGB_LED2)
(see p.1, No. 6)
RGB header is used to connect
RGB LED extension cable which
allows users to choose from vari-
ous LED lighting effects.
Caution: Never install the RGB
LED cable in the wrong orienta-
tion; otherwise, the cable may
be damaged.
* Please refer to page 42 for
further instructions on this
header.
1
SPI_DQ3
+3.3V
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
12V G R B
1
