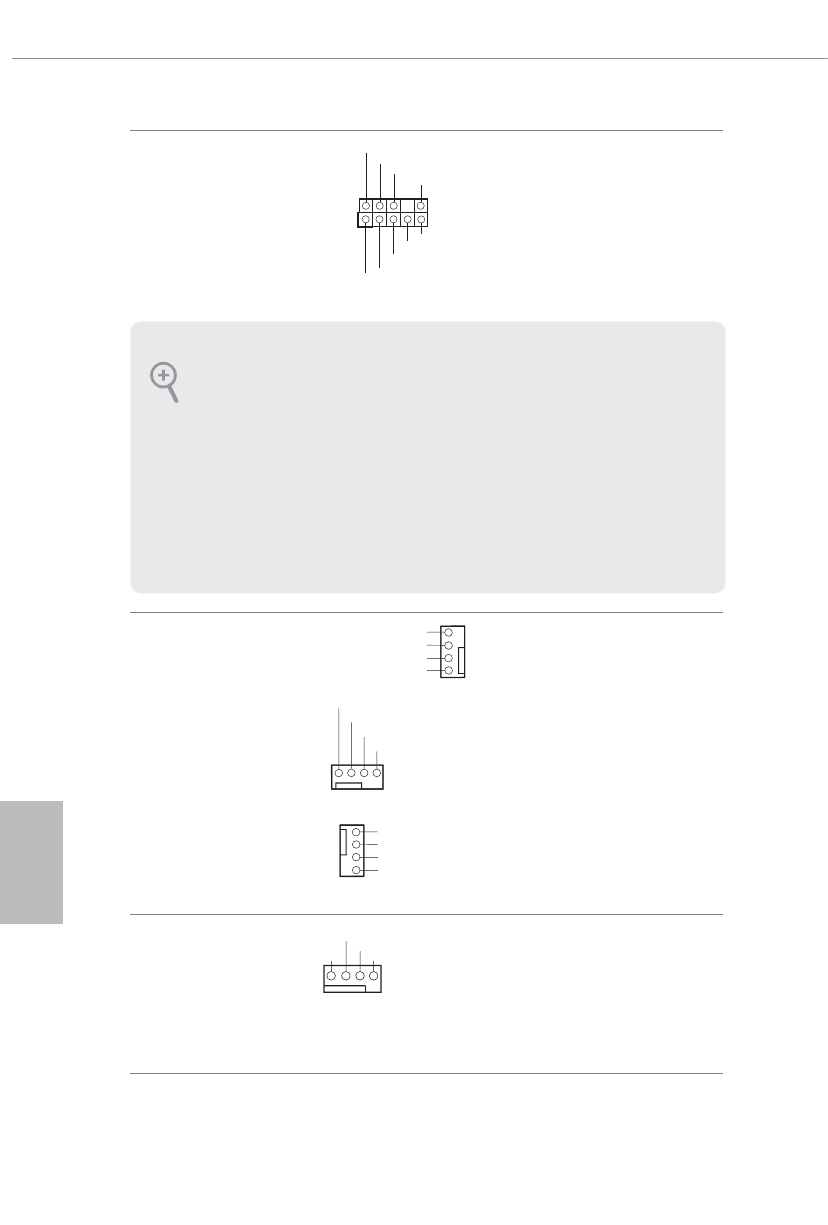

80
Italiano
Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 27)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
Connettori ventola
pompa dell’acqua telaio
(CHA_FAN1/WP a 4 pin)
(vedere pag. 1, n. 11)
(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 22)
(CHA_FAN3/WPa 4 pin)
(vedere pag. 1, n. 29)
Questa scheda madre è dotata di
connettori tre 4-pin per ventole
raffreddamento ad acqua del
telaio. Se si decide di collegare
una ventola telaio con raffredda-
mento ad acqua a 3 pin, collegarla
al pin 1-3.
Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è dotata di
un connettore per la ventola della
CPU (Ventola silenziosa) a 4 pin.
Se si decide di collegare una
ventola della CPU a 3 pin,
collegarla al pin 1-3.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
G N D
+ 1 2 V
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
1 2 3 4
