Por
tuguês

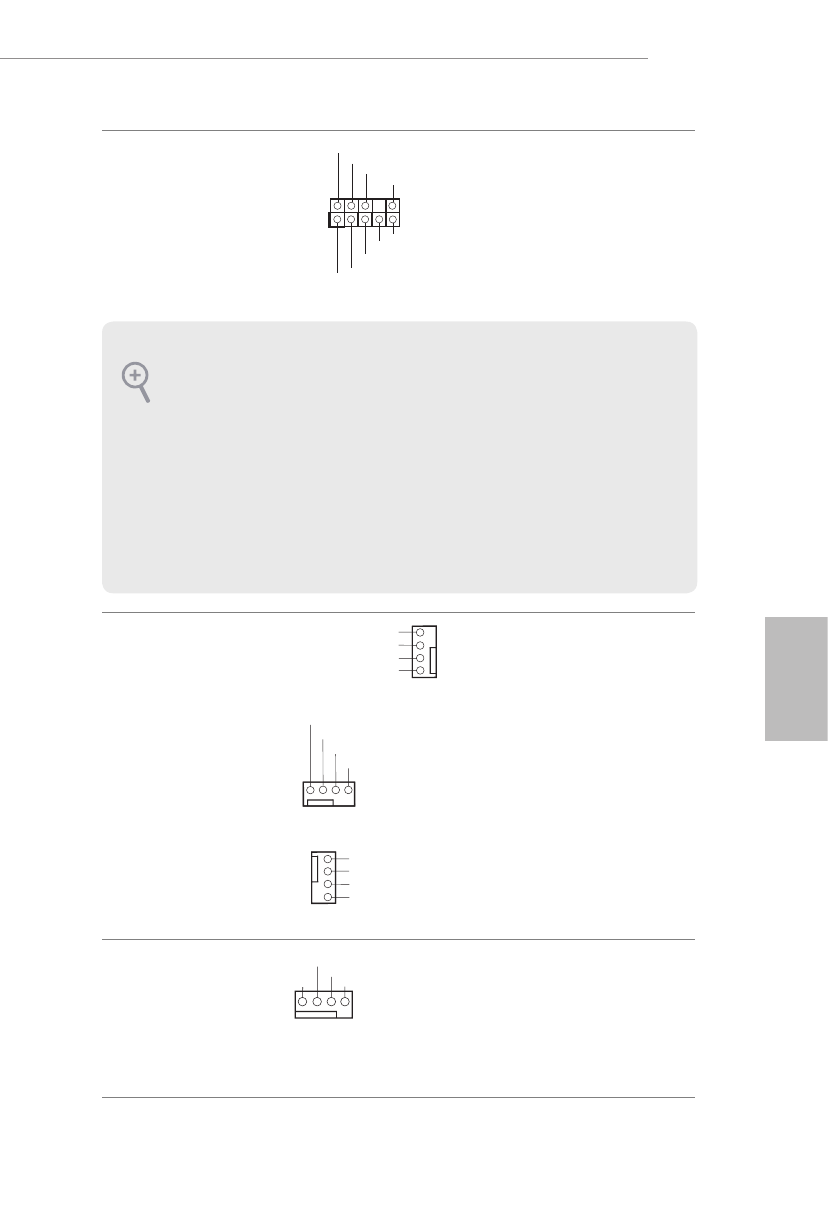

X570 Pro4
Suporte de áudio do
painel frontal
(HD_AUDIO1 de 9
pinos)
(ver p.1, N.º 27)
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de
áudio frontal.
Conectores de chassi e
ventoinha de bomba de
água
(CHA_FAN1/WP de 4
pinos)
(ver p.1, N.º 11)
(CHA_FAN2/WP de 4
pinos)
(ver p.1, N.º 22)
(4-pin CHA_FAN3/WP)
(ver p.1, N.º 29)
Esta placa mãe fornece conecto-
res de ventilador do chassis de
refrigeração três água de 4 pinos.
Se você pretende conectar um
ventilador de refrigeração a água
de chassis de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Conector da Ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 2)
Esta placa mãe inclui um conec-
tor de ventilador da CPU (Ven-
tilador silencioso) de 4 pinos.
Se você pretende conectar um
ventilador da CPU de 3 pinos,
por favor, conecte-o ao Pino 1-3.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-
los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek
e ajuste o “Volume de gravação”.
1 2 3 4
GN D
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
FAN_VOLTAGE
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
1
2
3
4
GN D
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTRO L
4
3
2
1
G N D
+ 1 2 V
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
1 2 3 4
