66

Français

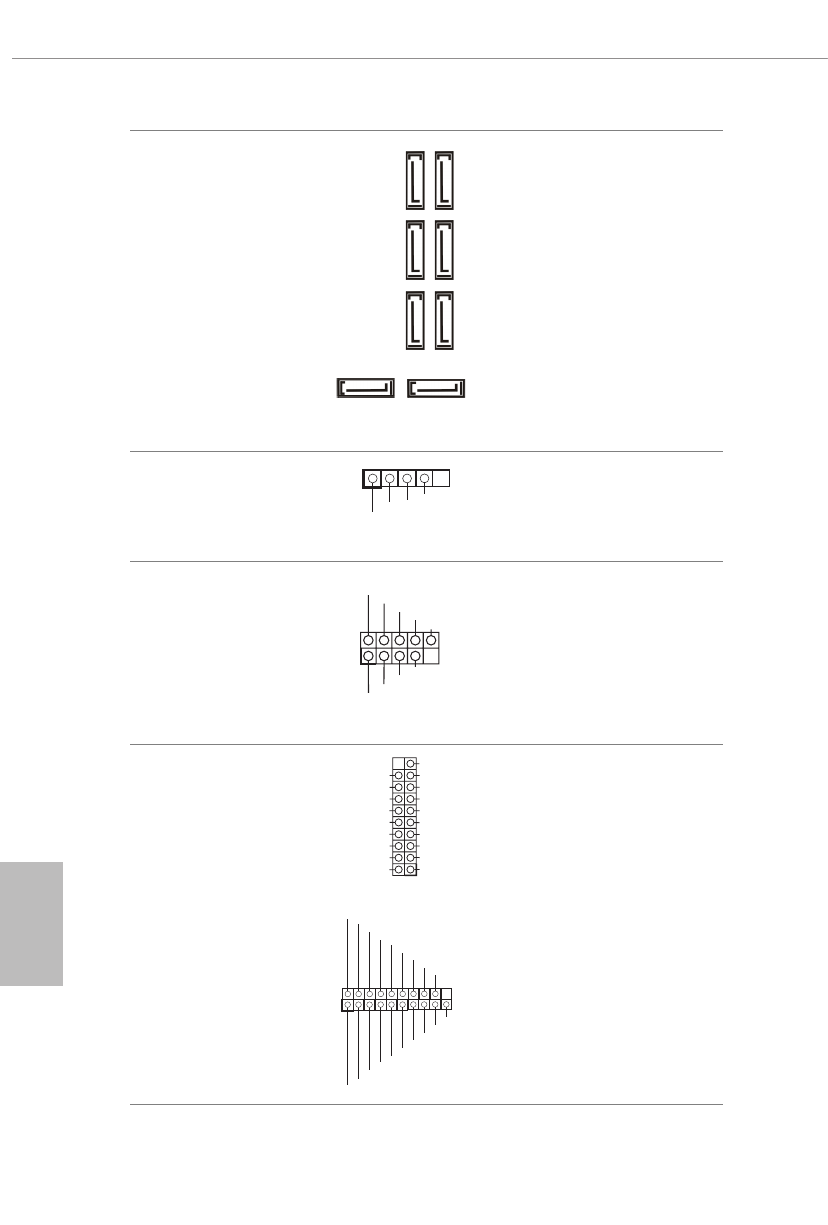

Connecteurs Serial ATA3
(SATA3_5_6:
voir p.1, No. 12)
(SATA3_7_8:
voir p.1, No. 13)
(SATA3_1_2:
voir p.1, No. 14)
(SATA3_3:
voir p.1, No. 17)
(SATA3_4:
voir p.1, No. 16)

Ces huit connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Gb/s.

Embase USB de
ventilateur LED AMD
(USB_1 4 broches)
(voir p.1, No. 9)

Cette embase sert à
connecter le connecteur
USB sur le dissipateur
thermique AMD SR3.

Embase USB 2.0
(USB_2_3 à 9 broches)
(voir p.1, No. 20)

Cette carte mère
comprend un connecteur.
Cette embase USB 2.0
peut prendre en charge
deux ports.

 Embases USB 3.2 Gen1
(USB3_7_8 à 19 broches)
(voir p.1, No. 8)

(USB3_9_10 à 19 broches)
(voir p.1, No. 21)

Cette carte mère
comprend deux
connecteurs. Chaque
embase USB 3.2 Gen1
peut prendre en charge
deux ports.

1

USB_PWR

P- P+

GND

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

SA

TA3_8

SA

TA3_7

SA

TA3_2

SA

TA3_1

SATA3_4

SA

TA3_6

SA

TA3_5

SATA3_3
