Ру
сский
109
X570 Pro4
12V G R B
1

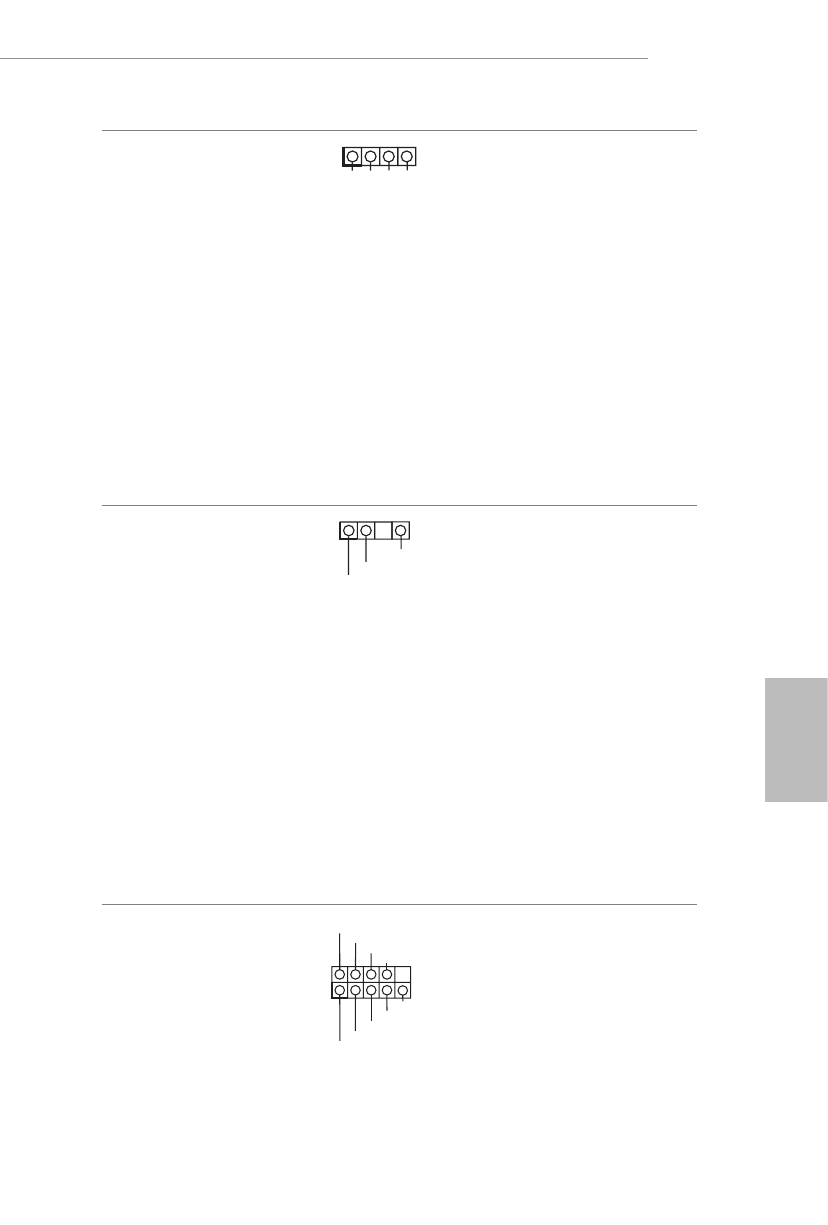

Колодки для
подключения
светодиодной RGB-
подсветки.
( 4 - кон т а к т на я , RG B _
LED1)
(см. стр. 1, № 24)
( 4 - кон т а к т на я , RG B _
LED2)
(см. стр. 1, № 6)
Колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр. 42.
к о л о д к а а д р е с у е м о й
с в е т о д и о д н о й
подсветки
( 3 к о н т а к т а , A D D R _
LED1)
(см. стр. 1, № 23)
Эта колодка служит для
подключения удлинительного
кабеля адресуемой
светодиодной подсветки,
которая позволяет реализовать
различные световые эффекты.
Внимание!
Категорически
запрещается подключать
кабель адресуемой
светодиодной подсветки с
нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр. 43.
Колодка
последовательного
порта
(9-контактная, COM1)
(см. стр. 1, № 25)
Колодка COM1 поддерживает
подключение модуля
последовательного порта.
VOUT
DO_ADDR
GND
1
C C T S # 1
R RT S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
