82

Español

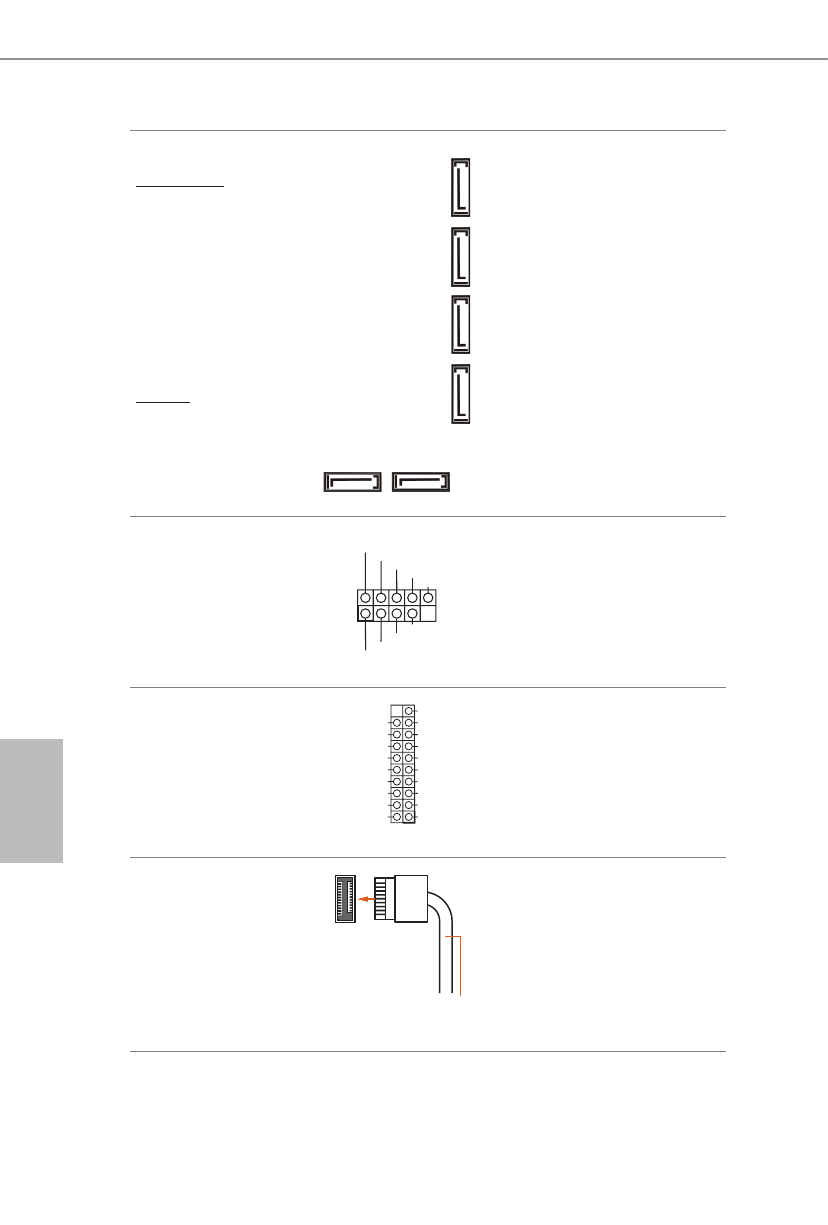

Conectores Serie ATA3
Ángulo recto:
(SATA3_2:
consulte la pág.1, nº 15)
(SATA3_3:
consulte la pág.1, nº 14)
(SATA3_A1:
consulte la pág.1, nº 13)
(SATA3_A2:
consulte la pág.1, nº 12)
Vertical:
(SATA3_0:
consulte la pág.1, nº 20)
(SATA3_1:
consulte la pág.1, nº 19)

SATA3_0 SATA3_1

SA

TA3_2

SA

TA3_3

SA

TA3_A1

SA

TA3_A2

Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.

* Para reducir el tiempo de
arranque, utilice puertos SATA
Z690 de Intel® (SATA3_0~3) con
sus dispositivos de arranque.

* Si M2_2 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_0 se deshabilitará.

Cabezal USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 24)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Esta placa base tiene otra base
de conexiones. Cada base de
conexiones USB 2.0 admite dos
puertos.

Cabezal USB 3.2 Gen1
(USB3_5_6 de
19 contactos)
(consulte la pág. 1, nº 11)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Esta placa base tiene otra base
de conexiones. Esta base de
conexiones USB 3.2 Gen1 admite
dos puertos.

Base de conexiones
USB 3.2 Gen2x2 de tipo C
en el panel frontal
(F_USB32_TC_1 de
20 contactos)
(consulte la pág. 1, nº 10)

USB Type-C Cable

Existe una base de conexiones
USB 3.2 Gen2x2 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo
USB 3.2 Gen2x2 para puertos
USB 3.2 Gen2x2 adicionales.
