97
B660 Steel Legend
Ру
сский

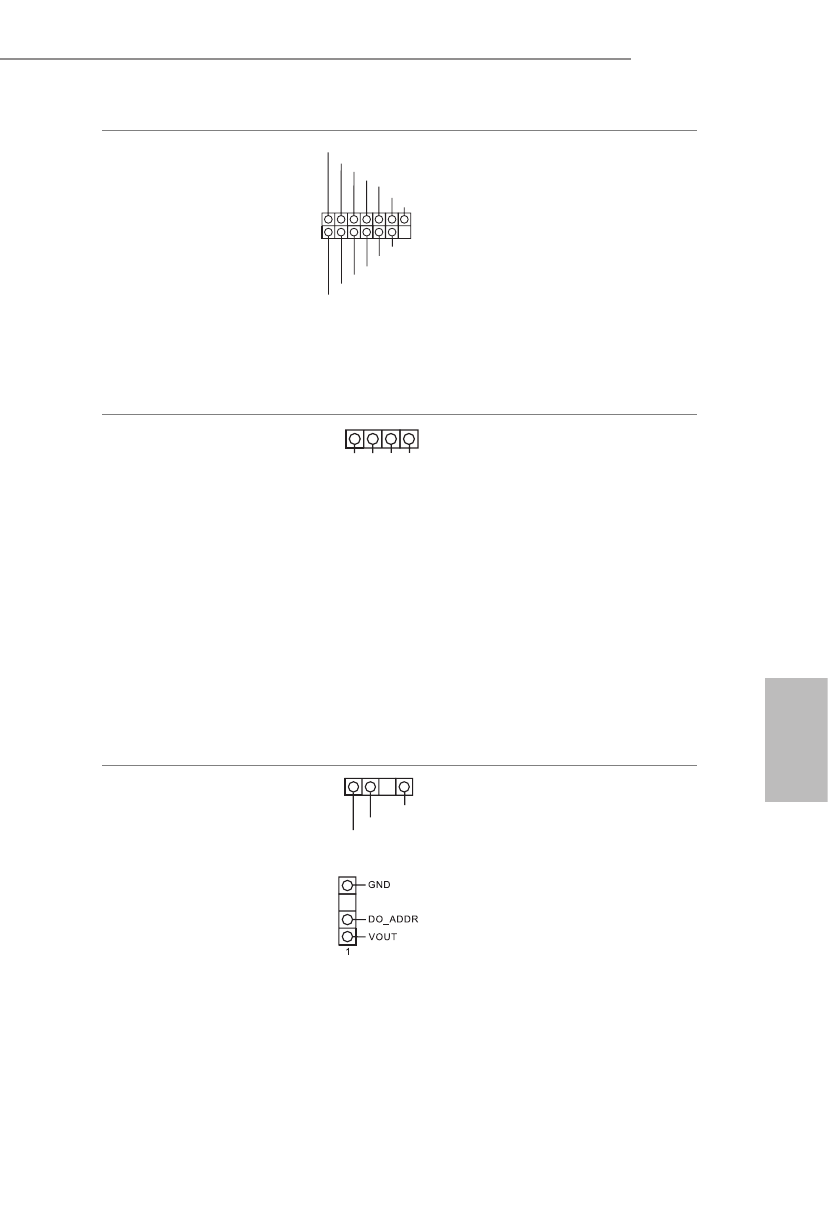

Колодка SPI ТРМ
(13-контактная, SPI_
TPM_J1)
(см. стр. 1, № 26)
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Этот разъем обеспечивает
поддержку системы SPI Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Колодка светодиодной
RGB-подсветки
(4-контактная, RGB_
LED1)
(см. стр. 1, № 27)
12V G R B
1
Эта колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр. 36.
Колодки адресуемой
светодиодной подсветки
(3-контактная, ADDR_
LED1)
(см. стр. 1, № 28)
(3-контактная, ADDR_
LED2)
(см. стр. 1, № 8)
(3-контактная, ADDR_
LED3)
(см. стр. 1, № 7)
VOUT
DO_ADDR
GND
1
Эта колодка служит для
подключения удлинительного
кабеля адресуемой светодиодной
подсветки, которая позволяет
реализовать различные световые
эффекты.
Внимание!
Категорически
запрещается подключать
кабель адресуемой
светодиодной подсветки с
нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр. 37.
Характеристики
