70

Italiano

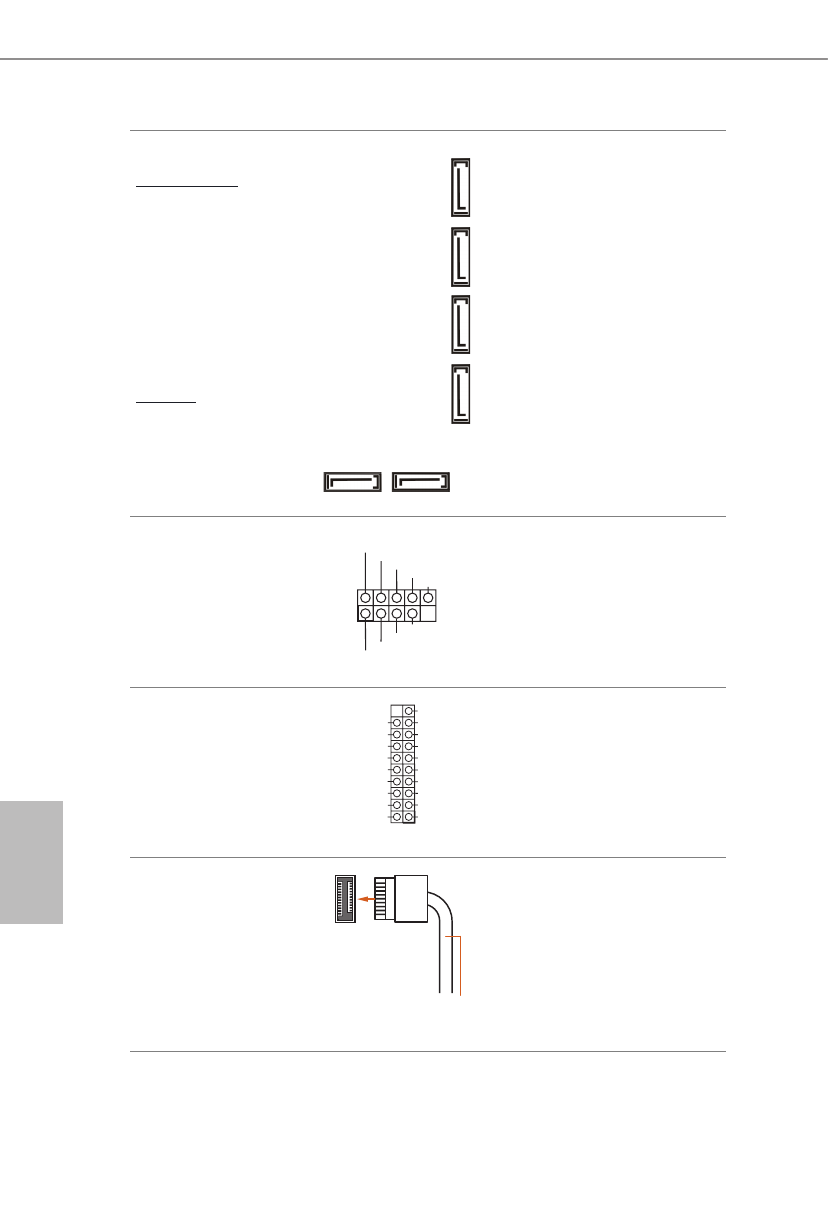

Connettori Serial ATA3
Angolo destroy:
(SATA3_2:
vedere pag. 1, n. 15)
(SATA3_3:
vedere pag. 1, n. 14)
(SATA3_A1:
vedere pag. 1, n. 13)
(SATA3_A2:
vedere pag. 1, n. 12)
Verticale:
(SATA3_0:
vedere pag. 1, n. 20)
(SATA3_1:
vedere pag. 1, n. 19)

SATA3_0 SATA3_1

SA

TA3_2

SA

TA3_3

SA

TA3_A1

SA

TA3_A2

Questi sei connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.

* Per ridurre al minimo il tempo
d’avvio, usare le porte SATA
Intel® Z690 (SATA3_0~3) per i
dispositivi di’avvio.

* Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_0 sarà disabilitato.

Connettore USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 24)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Su questa scheda madre c’è un
connettore. Questo connettore
USB 2.0 può supportare due porte.

Header USB 3.2 Gen1
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 11)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Su questa scheda madre c’è un
connettore. Questa basetta USB 3.2
Gen1 può supportare due porte.

Connettore USB 3.2
Gen2x2 tipo C pannello
anteriore
(F_USB32_TC_1 a 20 pin)
(vedere pag. 1, n. 10)

USB Type-C Cable

È presente un connettore USB 3.2
Gen2x2 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo
USB 3.2 Gen2x2 per porte
USB 3.2 Gen2x2 supplementari.
