106

Por

tuguês

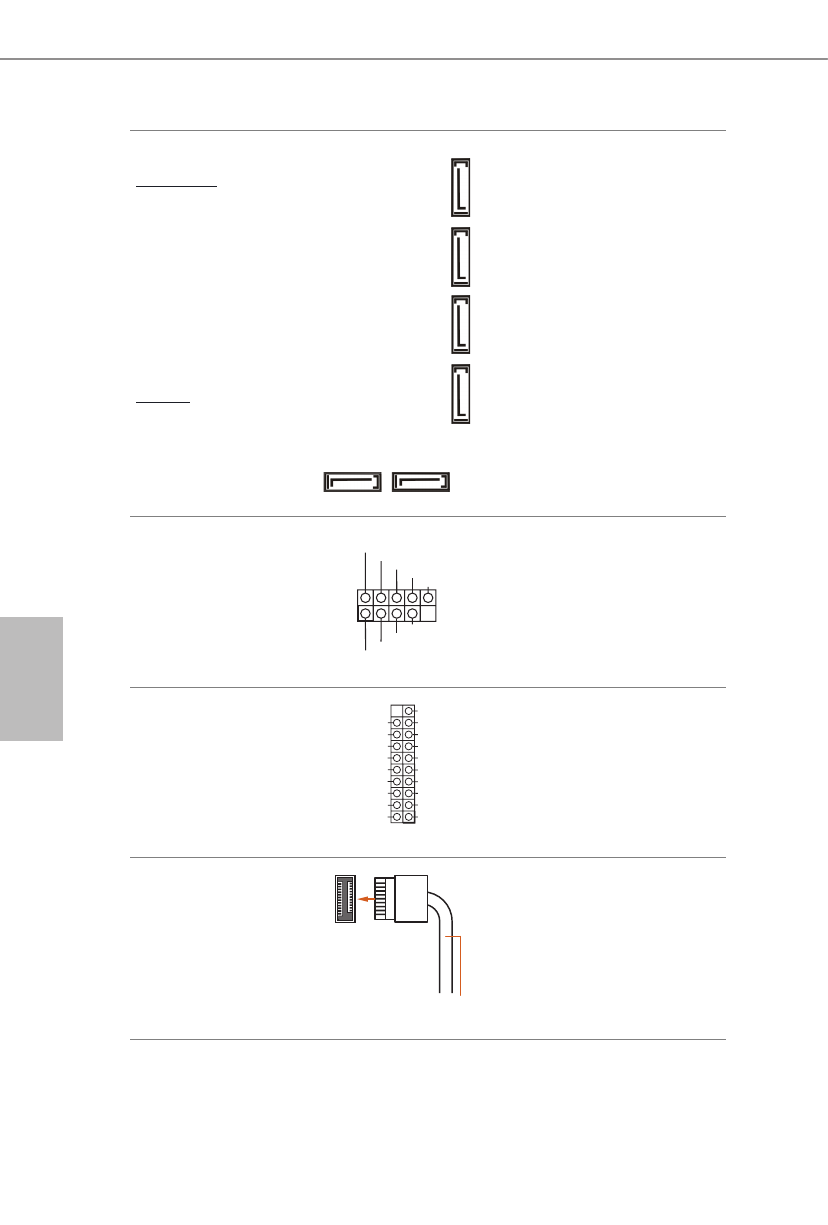

Conectores série ATA3
Ângulo reto:
(SATA3_2:
ver p.1, N.º 15)
(SATA3_3:
ver p.1, N.º 14)
(SATA3_A1:
ver p.1, N.º 13)
(SATA3_A2:
ver p.1, N.º 12)
Vertical:
(SATA3_0:
ver p.1, N.º 20)
(SATA3_1:
ver p.1, N.º 19)

SATA3_0 SATA3_1

SA

TA3_2

SA

TA3_3

SA

TA3_A1

SA

TA3_A2

Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.

*Para minimizar o tempo de
inicialização, use portas Intel®
Z690 SATA (SATA3_0~3) para os
seus dispositivos inicializáveis.

* Se M2_2 é ocupado por um
dispositivo tipo M.2 SATA,
SATA3_0 será desativado.

Suporte USB 2.0
(USB_3_4 de 9 pinos)
(ver p.1, N.º 24)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Há um cabeçote nesta placa-mãe.
Cada suporte USB 2.0 pode ter
duas portas.

Plataforma USB 3.2 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 11)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

Há um cabeçote nesta placa-mãe.
Este suporte USB 3.2 Gen1 pode
suportar duas portas.

Painel Frontal Tipo C
USB 3.2 Suporte Gen2x2
(20-pin F_USB32_TC_1)
(ver p.1, N.º 10)

USB Type-C Cable

Existe um Painel Frontal Tipo C
USB 3.2 Suporte Gen2x2 nesta
placa mãe. Este suporte é usado
para conexão de um módulo
USB 3.2 Gen2x2 para USB 3.2
adicional portas Gen2x2.
