141
B660 Steel Legend
日本語

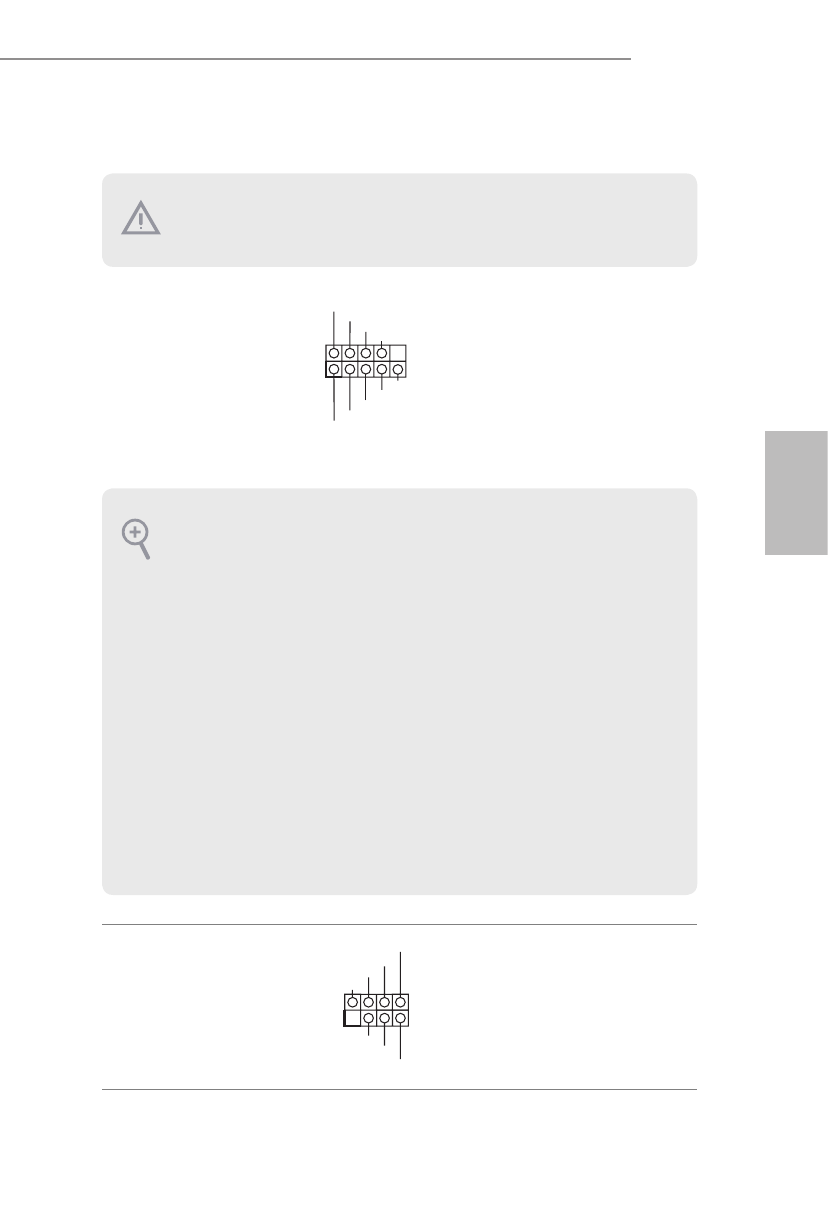

1.4 オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタに
はジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップ
を被せると、マザーボードに物理損傷が起こることがあります。
システムパネルヘッダー
（9 ピン PANEL1）
（p.1、No. 21 参照）
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
電源ボタンを接続し、ボタンをリ
セットし、下記のピン割り当てに
従って、シャーシのシステムステー
タス表示ランプをこのヘッダーに
セットします。ケーブルを接続する
ときには、ピンの＋と－に気をつ
けてください。
シャーシイントルージョン
とスピーカーヘッダー
（7 ピン SPK_CI1）
（p.1、No. 25 参照）
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
シャーシイントルージョンとシャー
シスピーカーをこのヘッダーに接
続してください。
PWRBTN（電源ボタン）：
シャーシ前面パネルの電源ボタンに接続してください。電源ボタンを使用して、システム
をオフにする方法を設定できます。
RESET（リセットボタン）：
シャーシ前面パネルのリセットボタンに接続してください。コンピューターがフリーズした
り、通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再
起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。システム稼働
中は、LED が点灯します。システムが S1/S3 スリープ状態の場合には、LED は点滅を続
けます。システムが S4 スリープ状態または電源オフ (S5) のときには、LED はオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。ハードドライ
ブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、
主に電源ボタン、リセットボタン、電源LED、ハードドライブアクティビティLED、スピーカー
などから構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合
には、配線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。
